Для запуска этого трехэтажного объекта потребовалось выполнить большой объем различных работ. ИТ-инфраструктура создавалсь с нами с нуля, за исключением проложенных кабелей витой пары. Предостояла сборка и монтаж коммутационных шкафов, монтаж и настройка локальной сети, видеонаблюдения, телевизоров, потолочных динамиков, установка и настройка трех серверов, десяти рабочих мест, IP-телефонии и прочего.

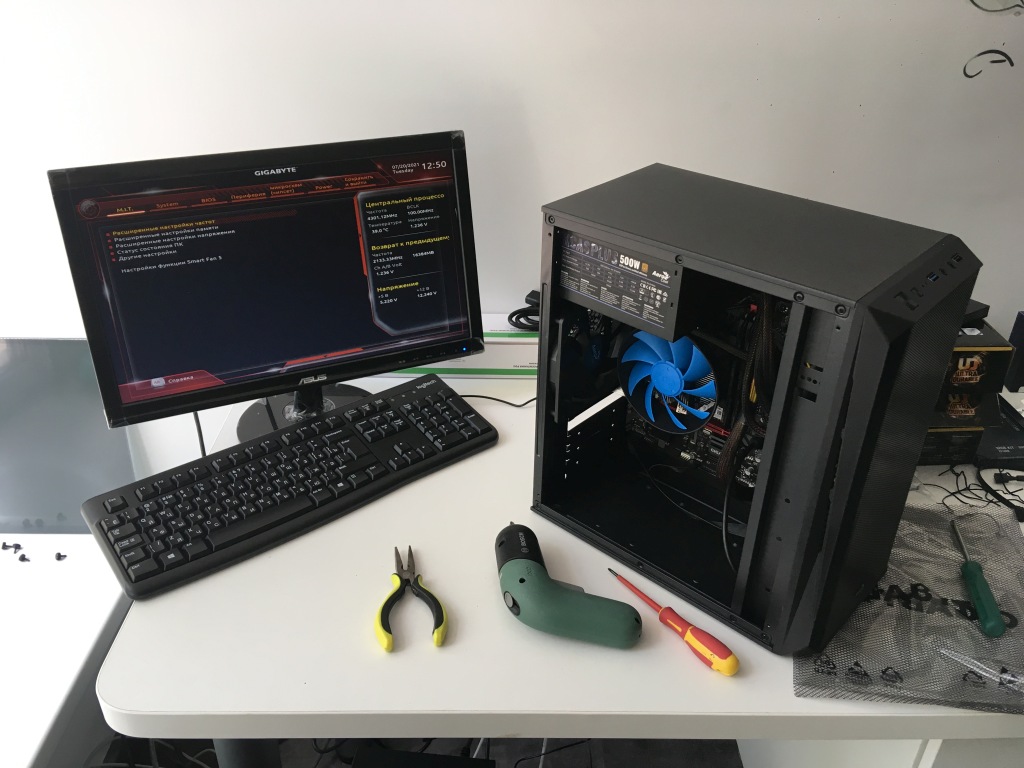

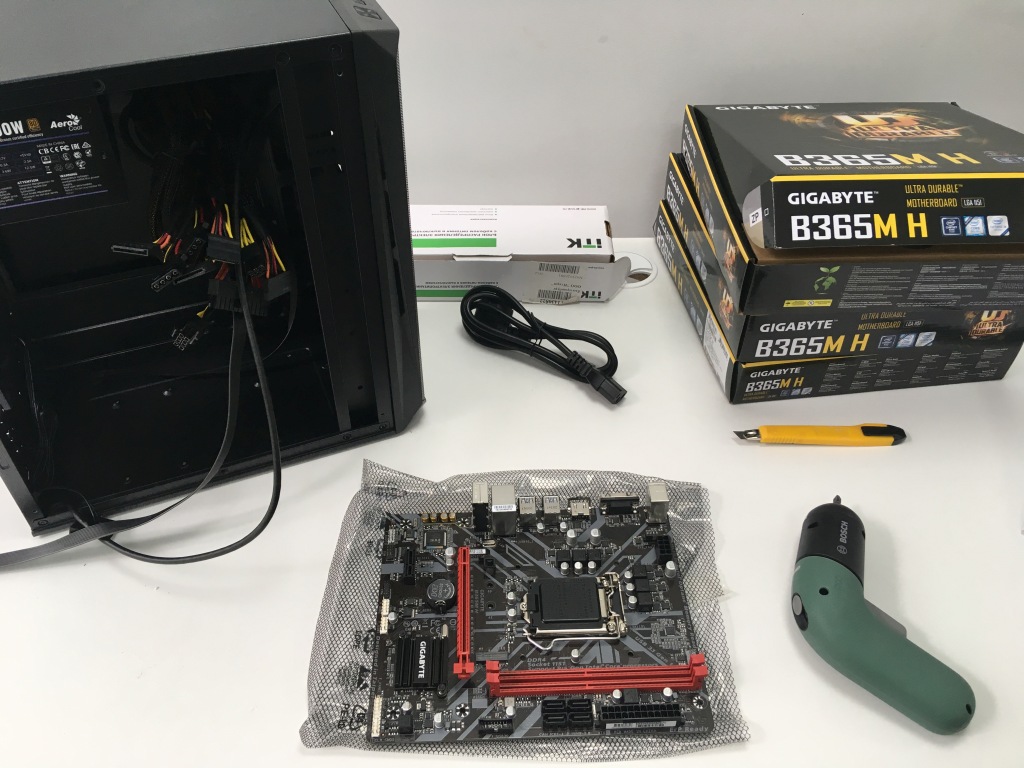

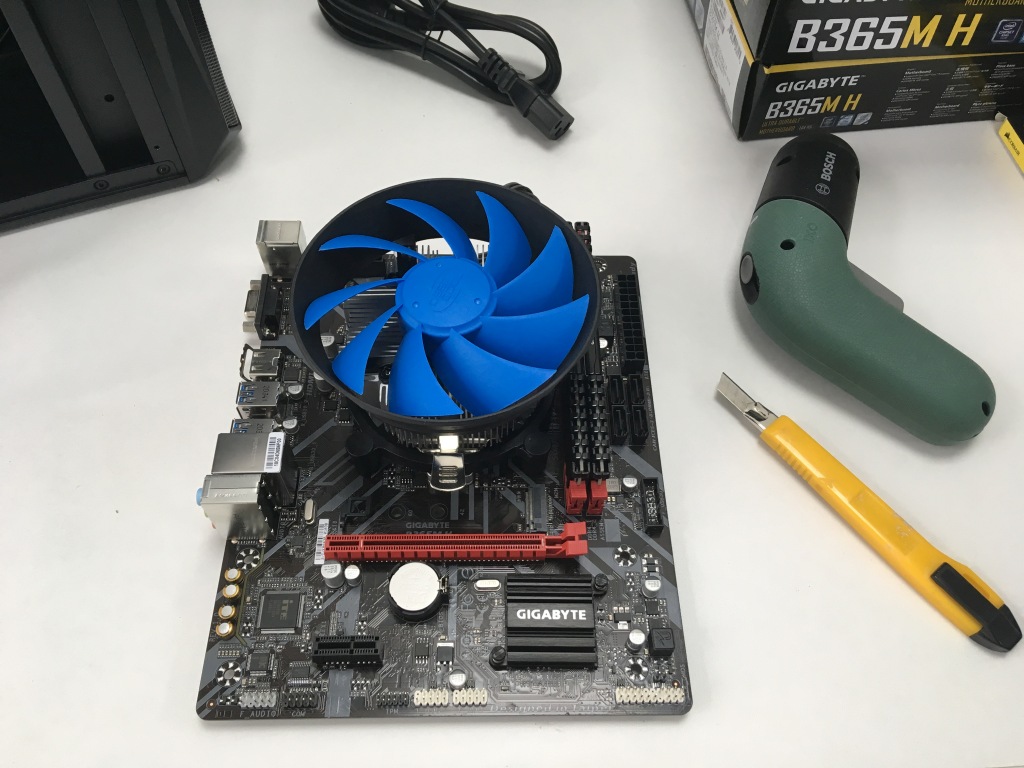

Первым делом собрали три системных блока. Один будет выступать в роли интернет-шлюза (роутера), второй в качестве файлового сервера, а третий станет сервером различных приложений.

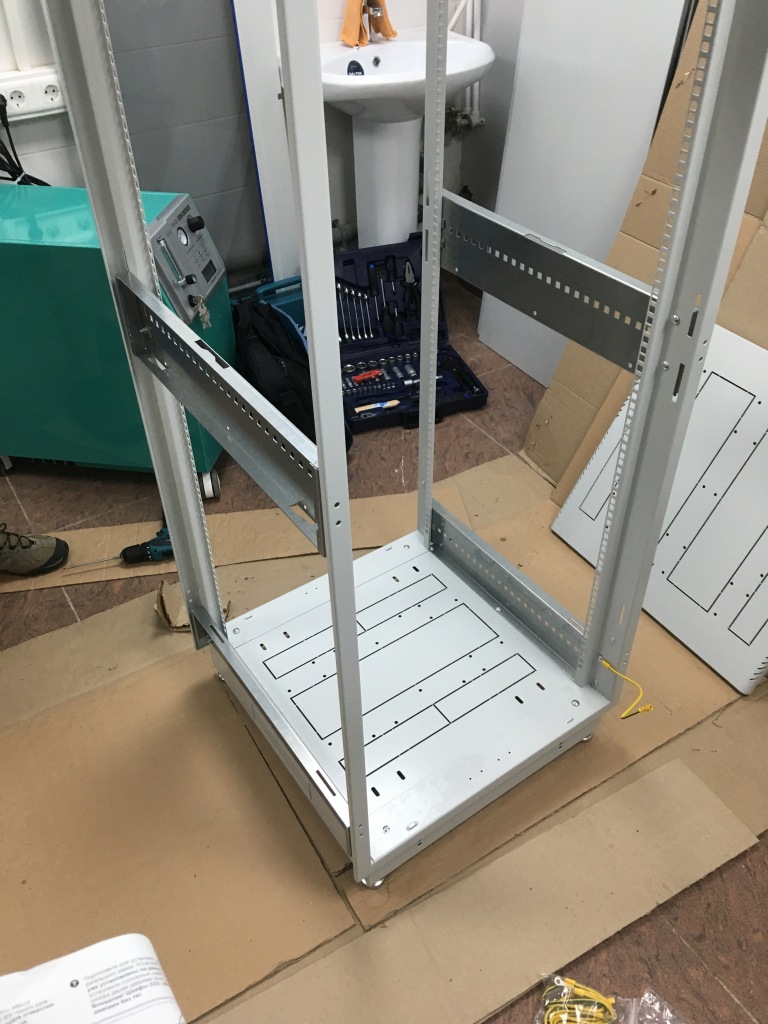

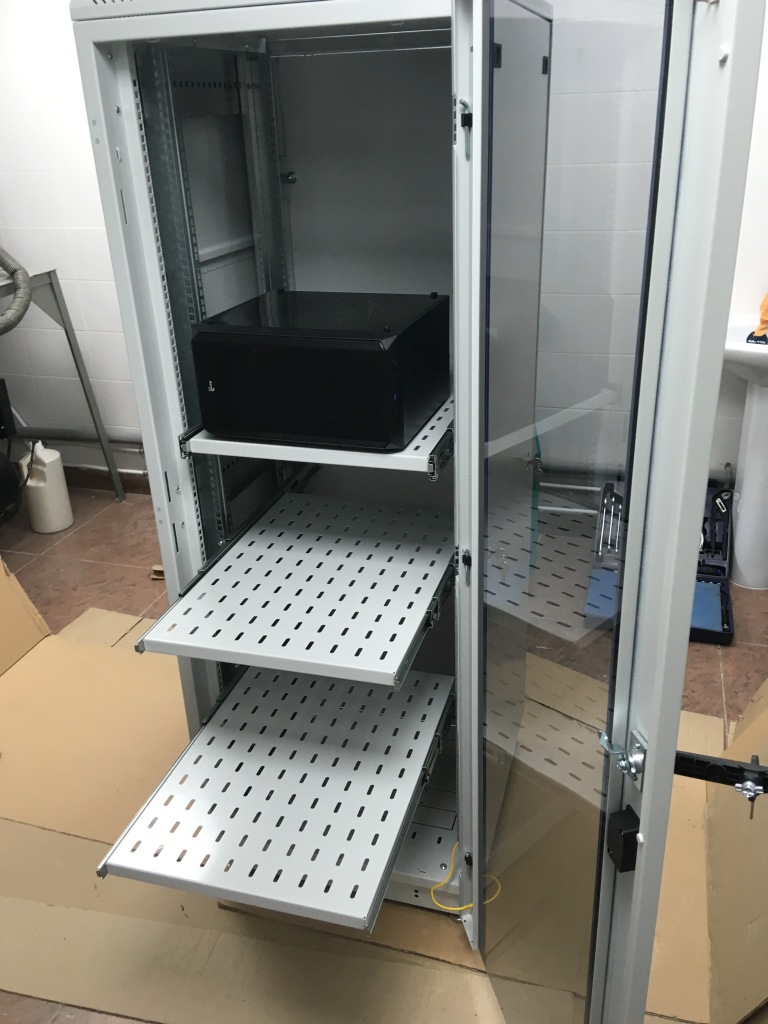

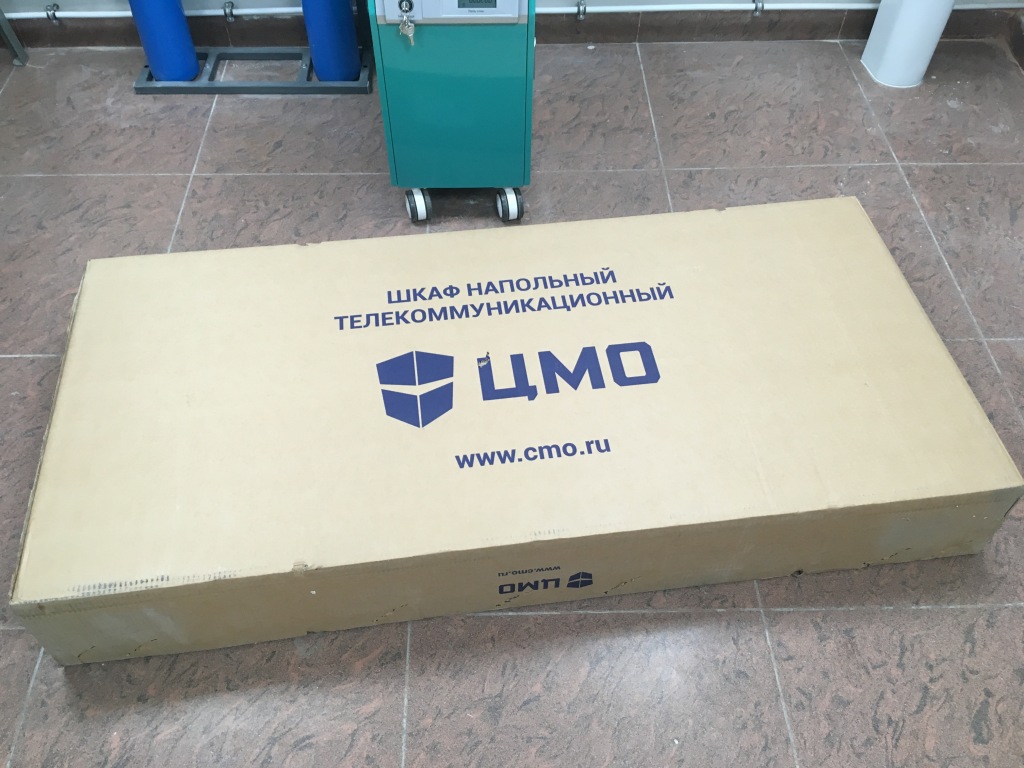

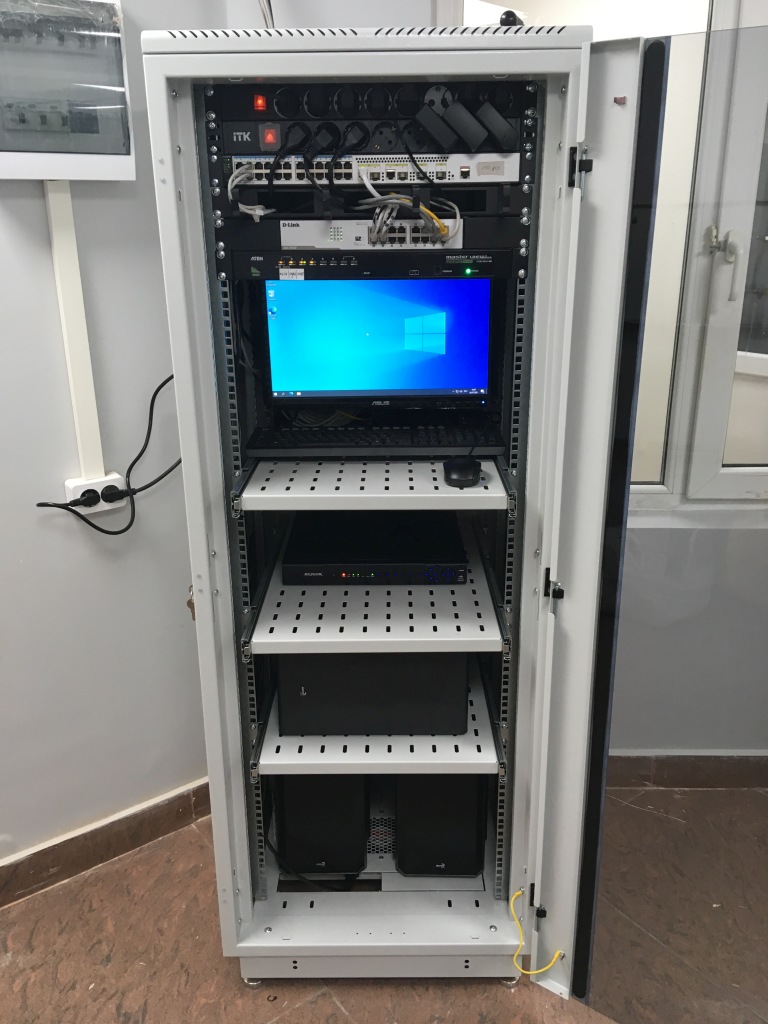

Следующим шагом стала сборка главного коммутационного узла - напольного шкафа размером 33U.

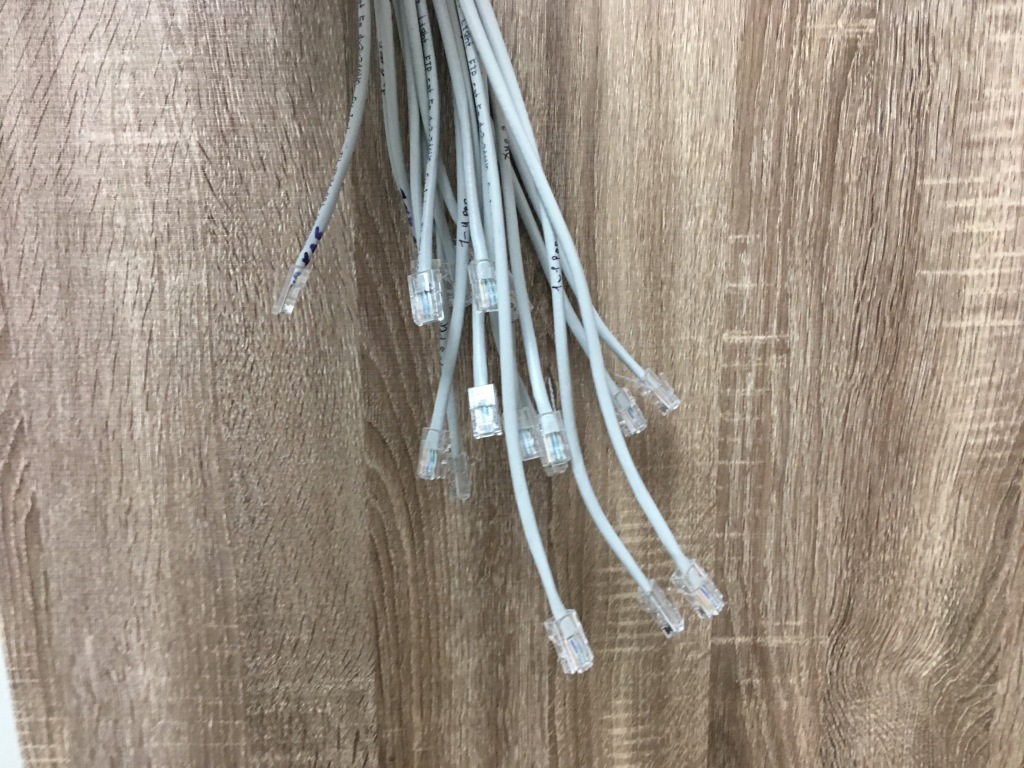

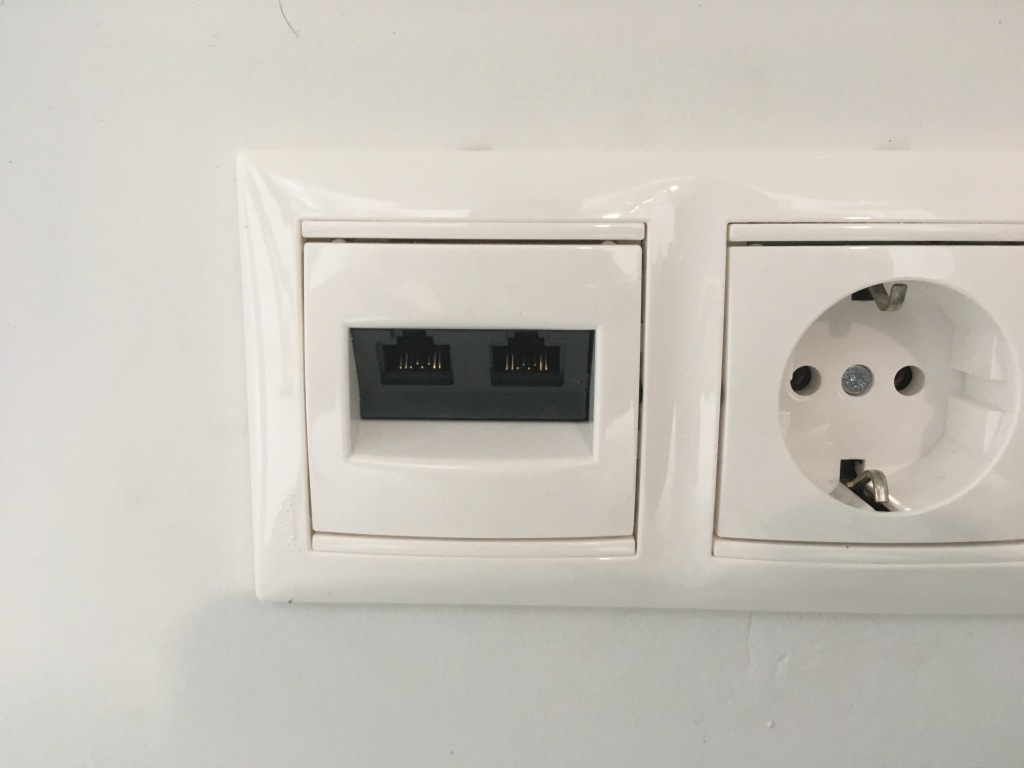

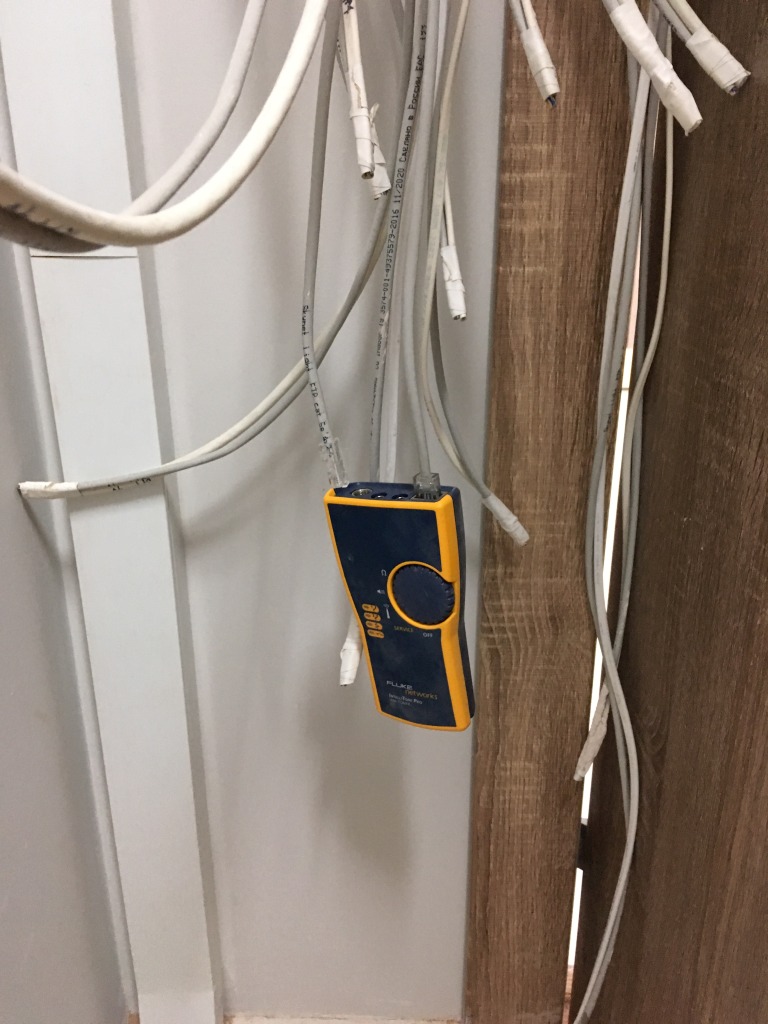

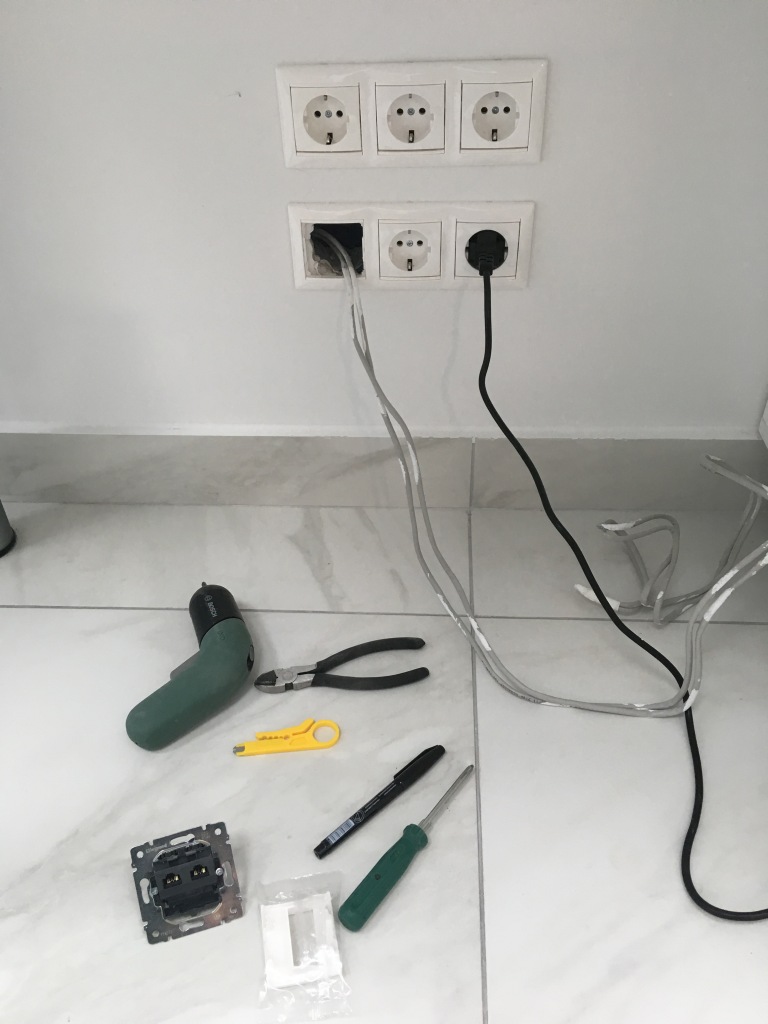

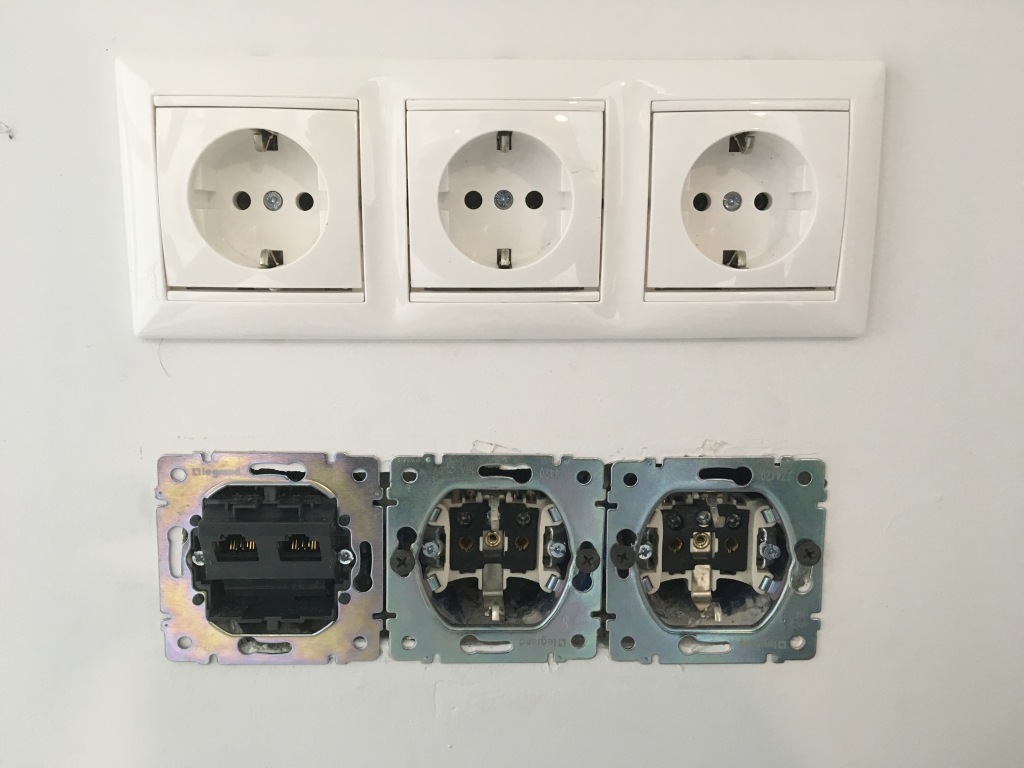

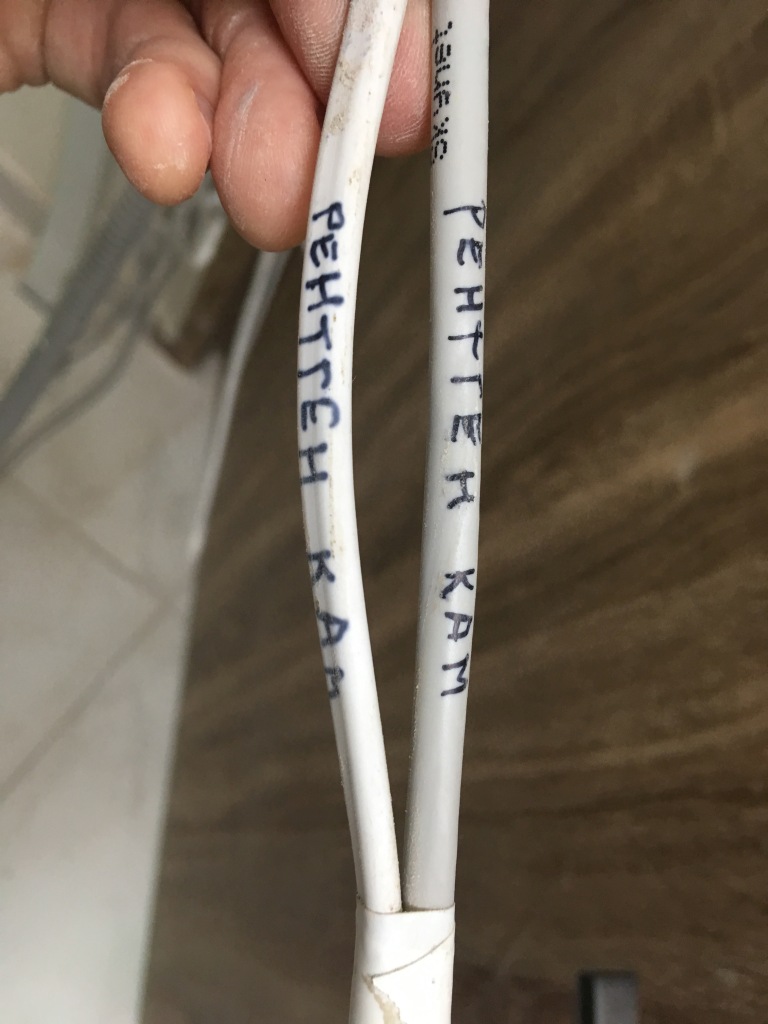

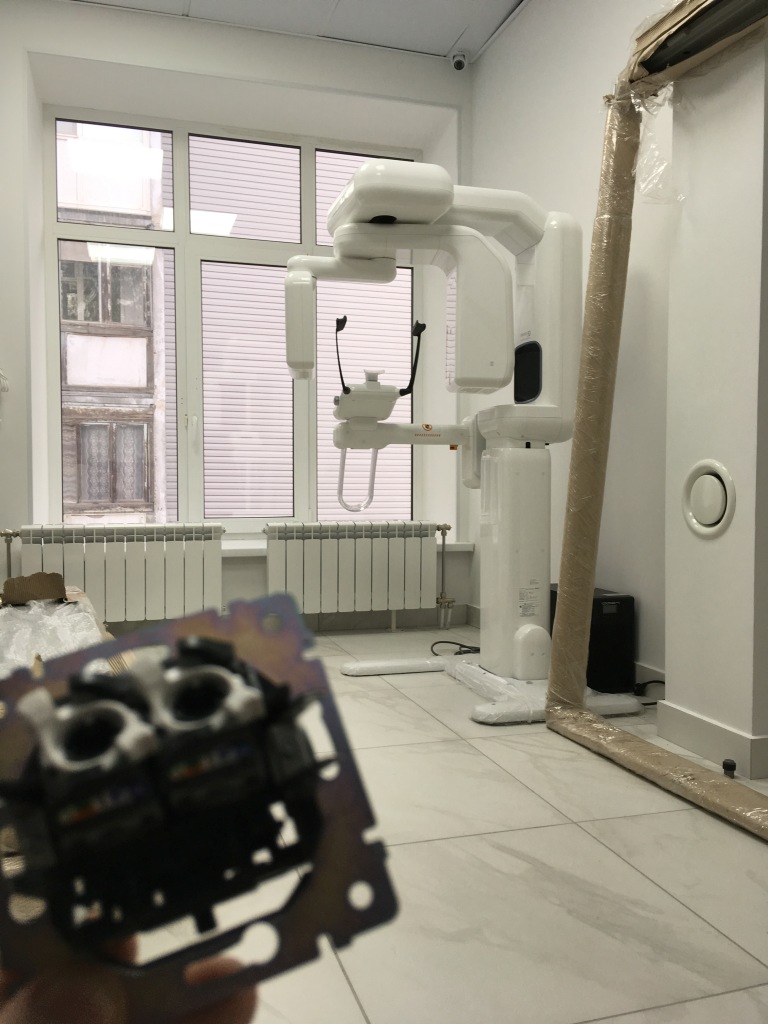

Приступаем к созданию ЛВС на трех этажах. Прозваниваем и маркируем провода, обжимаем коннекторами 8P8C (RJ-45) порядка 80 концов проводов, монтируем двойные компьютерные розетки.

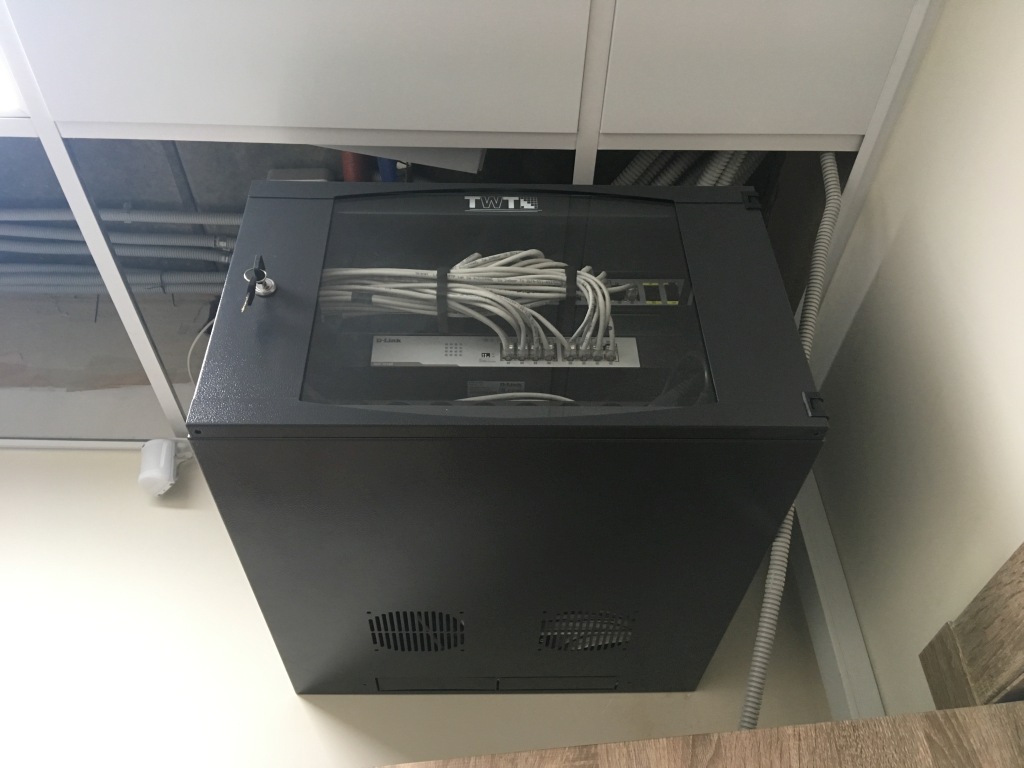

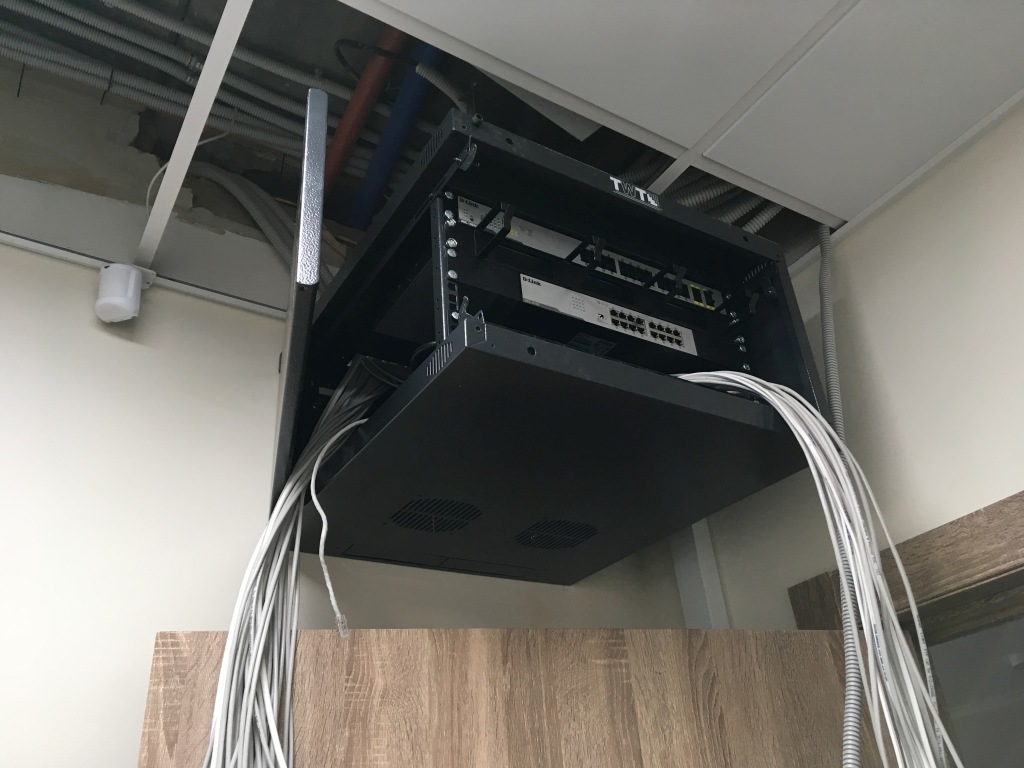

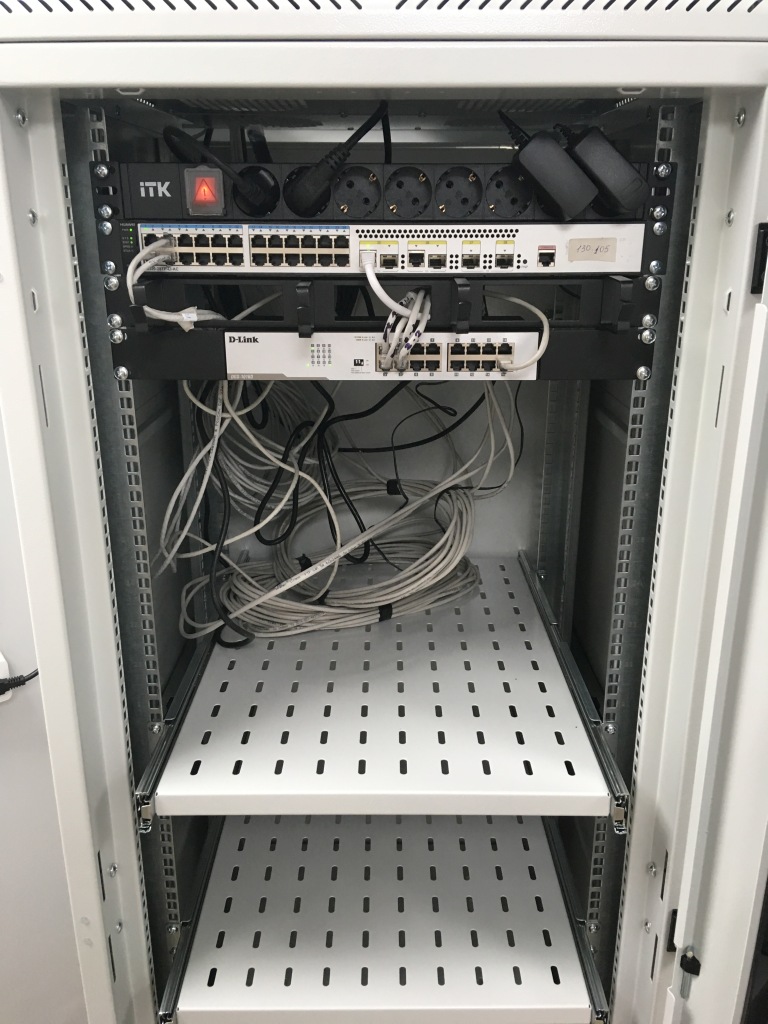

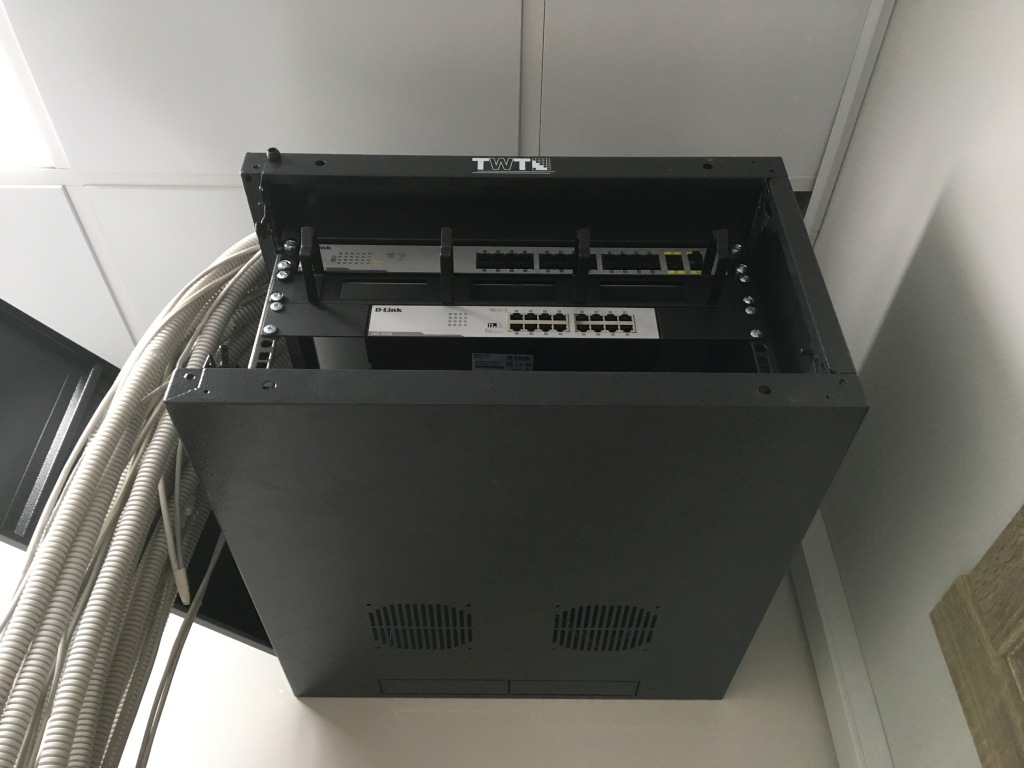

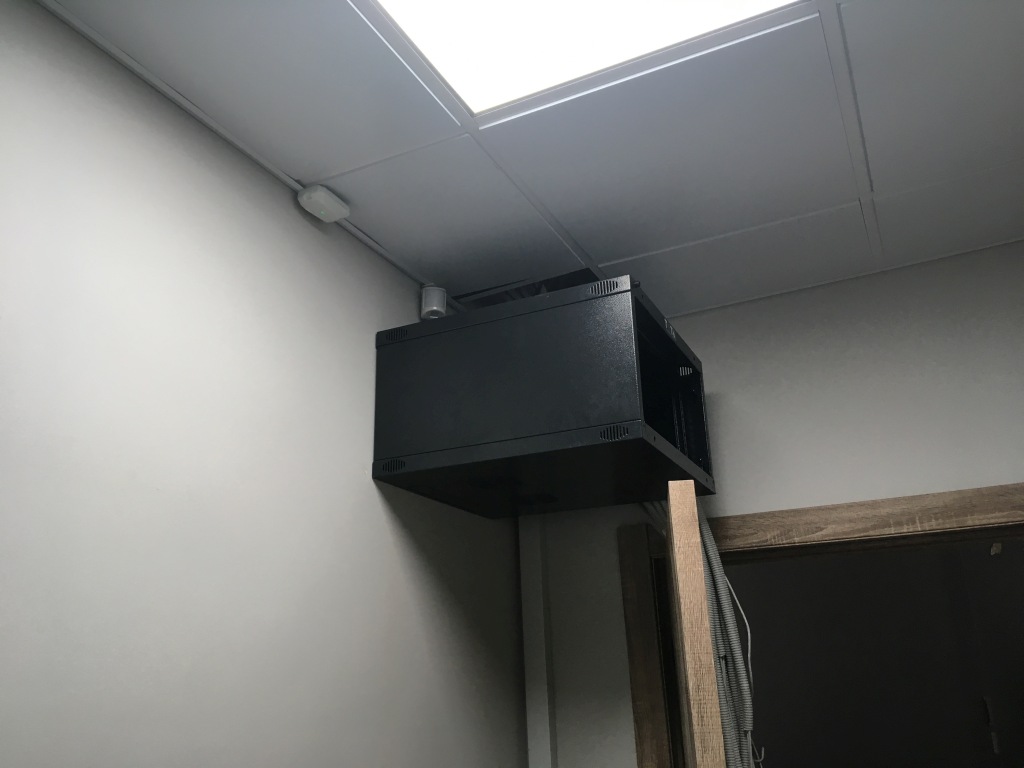

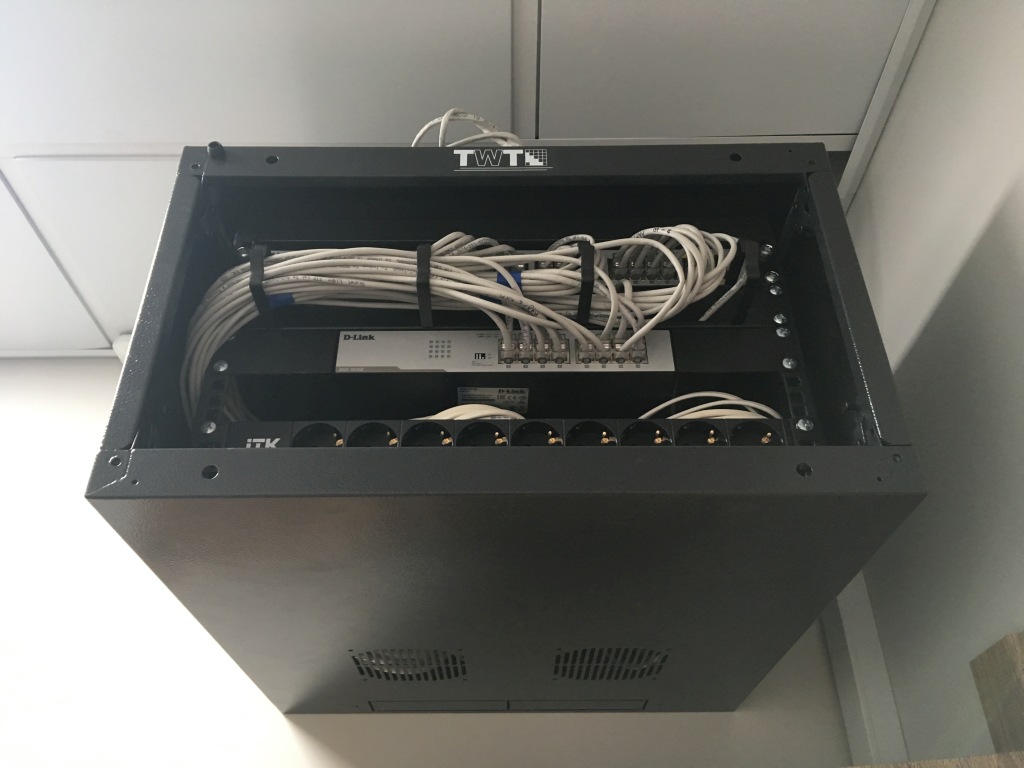

На 1 и 2 этажах в технических помещениях собираем и вешаем два одинаковых телекоммуникационных шкафа. В них будет находиться сетевое оборудование, к которому подходят провода со всех устройств и розеток на этаже. Стены кирпичные, поэтому использовали перфоратор и бур по бетону. Работа непростая и немного пыльная.

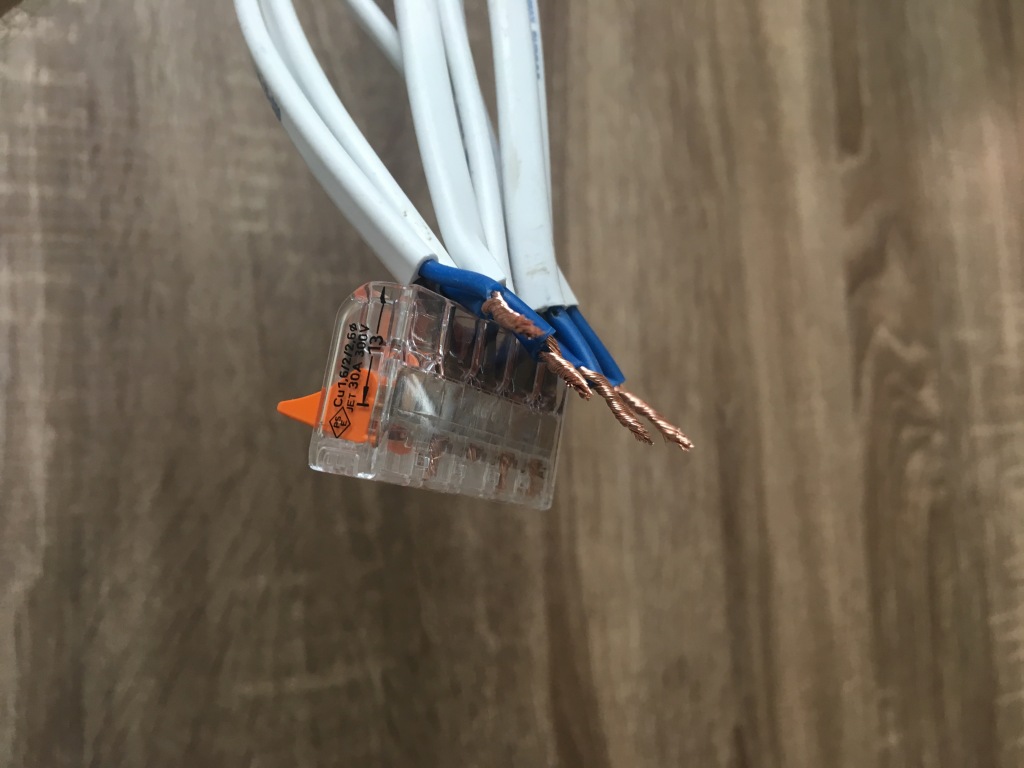

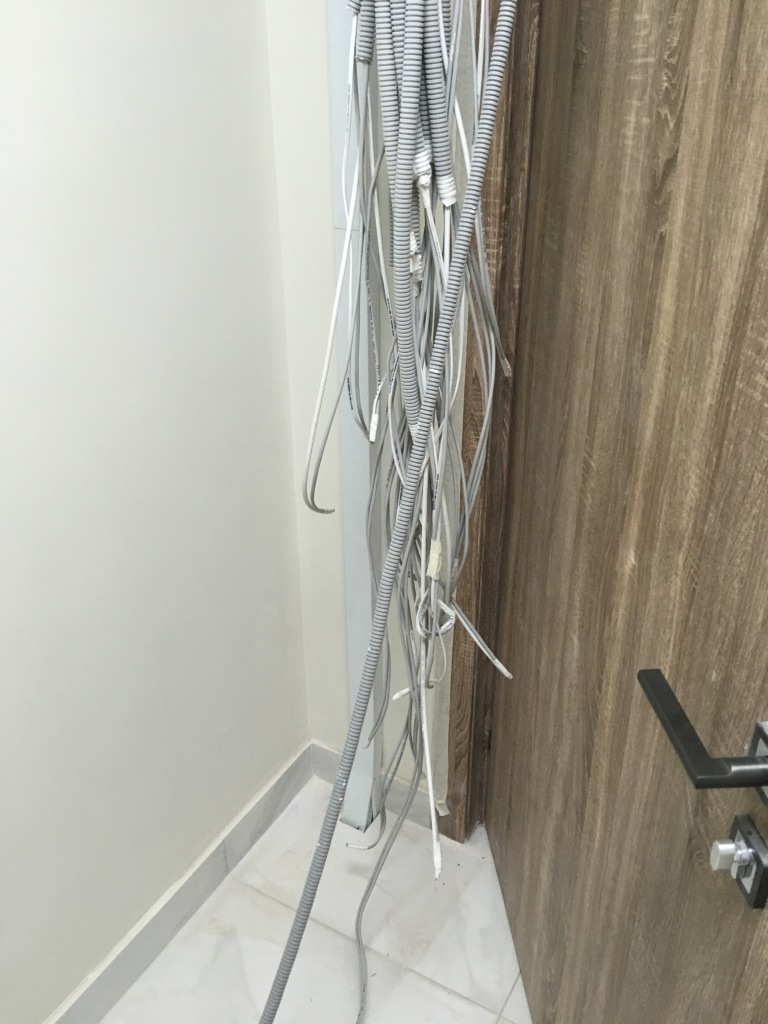

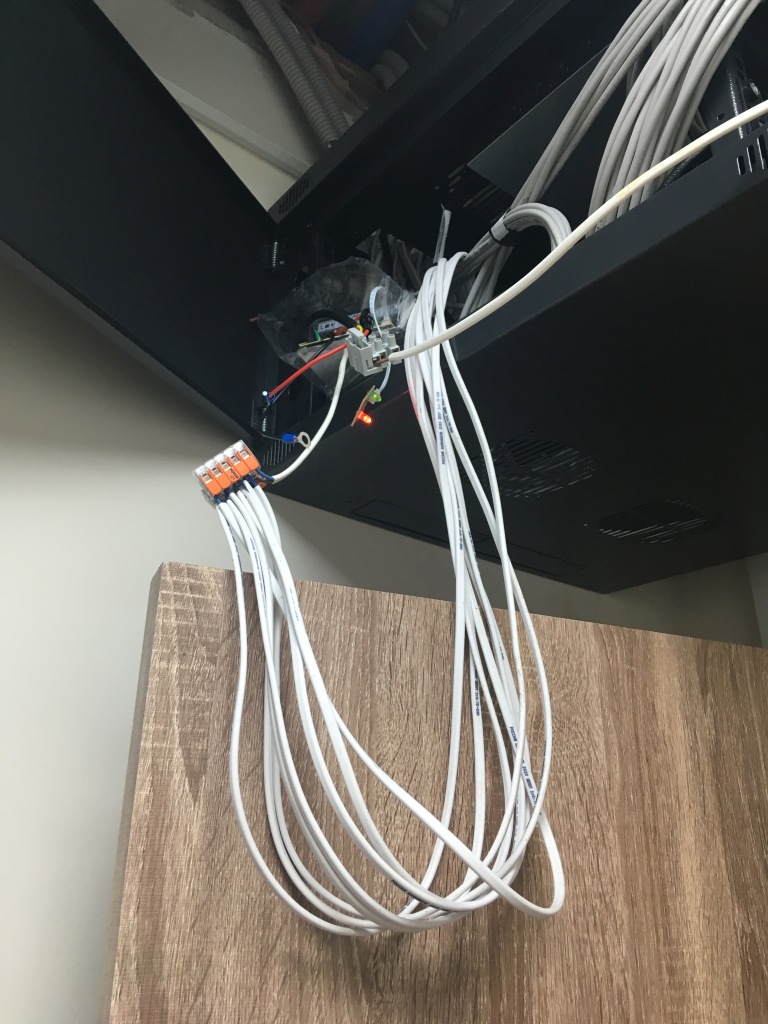

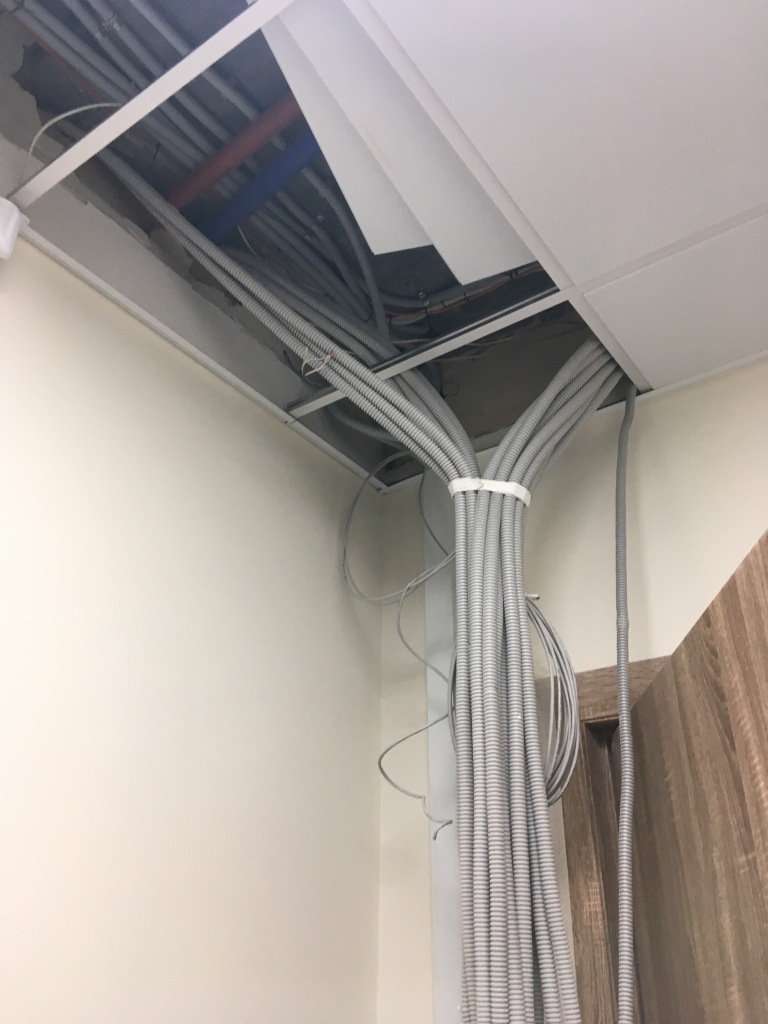

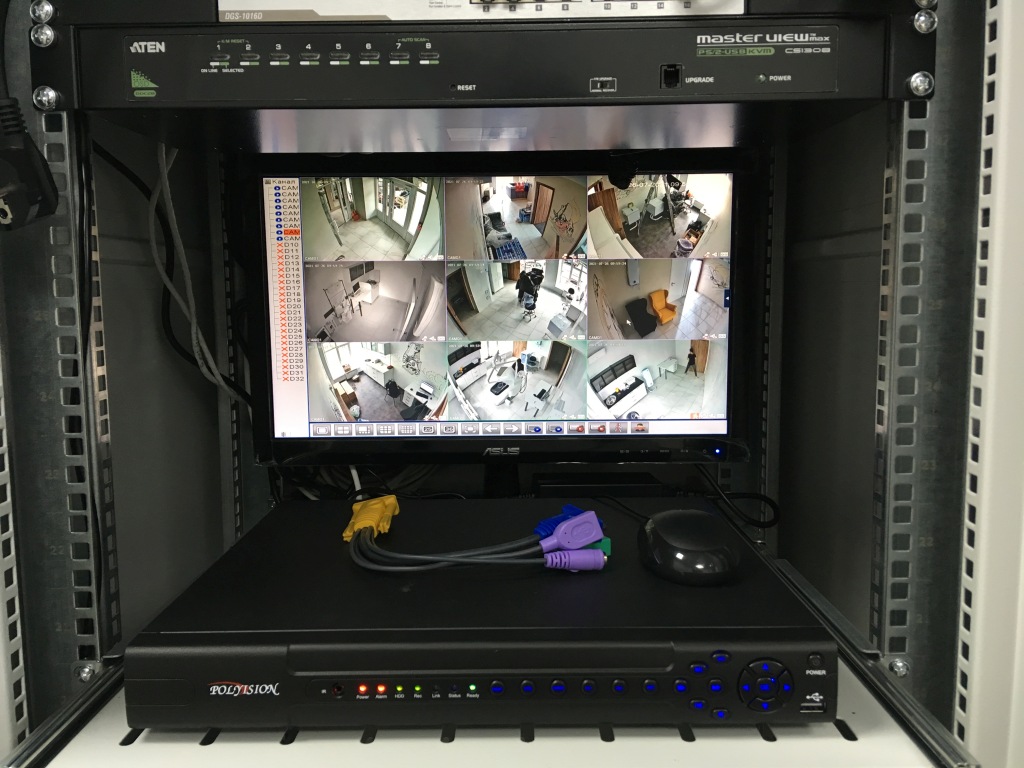

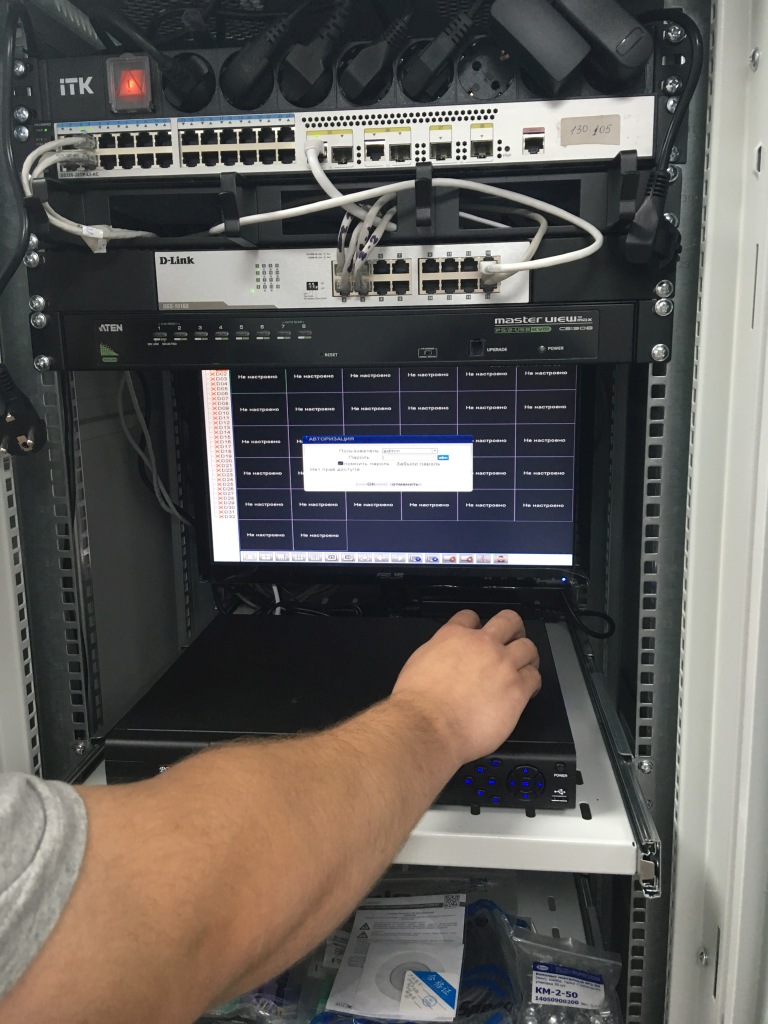

Провода нужно было аккуратно уложить, укоротить и скоммутировать. Кроме витой пары присутствовали питающие провода для видеонаблюдения, которые мы также укоротили, уложили и в дальнейшем подключили к блокам питания 12В. Также настроили интернет-шлюз на ранее созданном виртуальном роутере Mikrotik. Скоммутировали главный узел с серверами, коммутаторами и маршрутизаторами. В нем же разместилась система видеонаблюдения а также KVM для удобного управления тремя серверами.

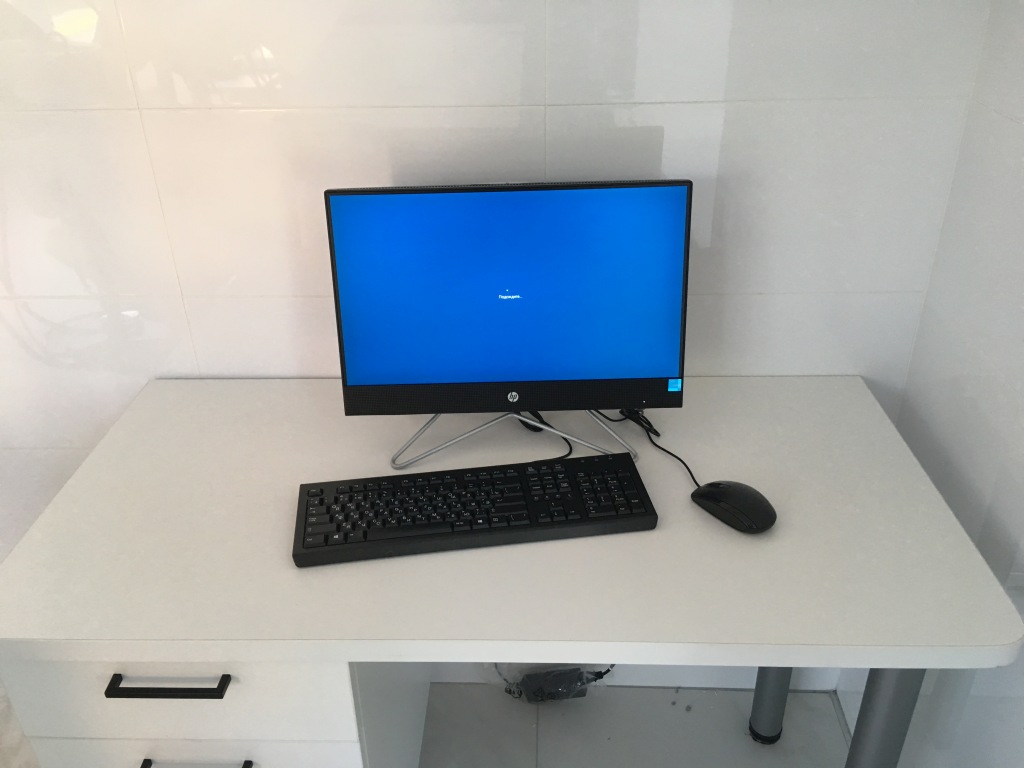

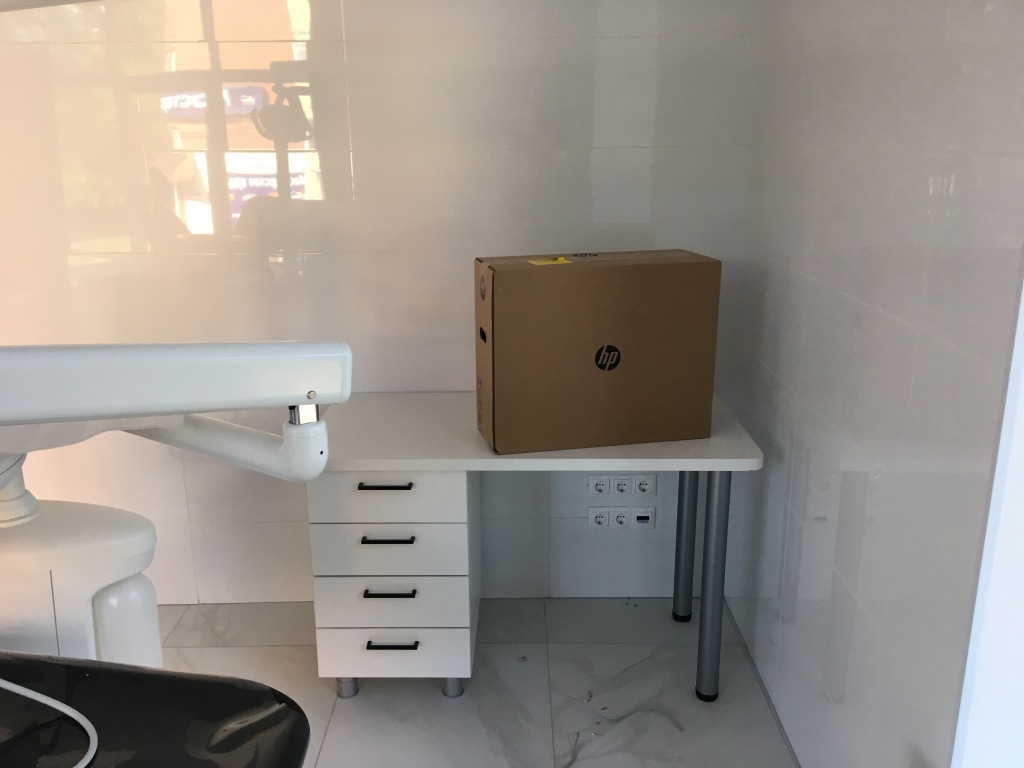

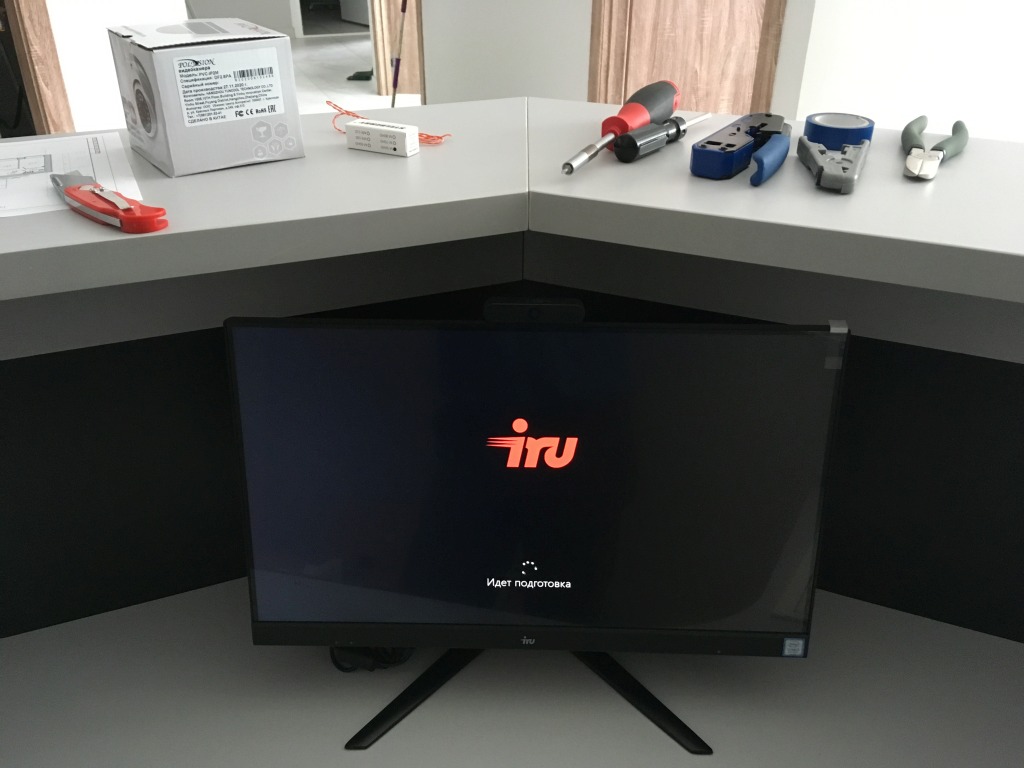

После запуска локальной сети в рабочее состояние установили и настроили компьютеры на рабочие места, МФУ и точки доступа Wi-Fi. Подключили все устройства к сети предприятия и интернету, установили необходимое программное обеспечение.

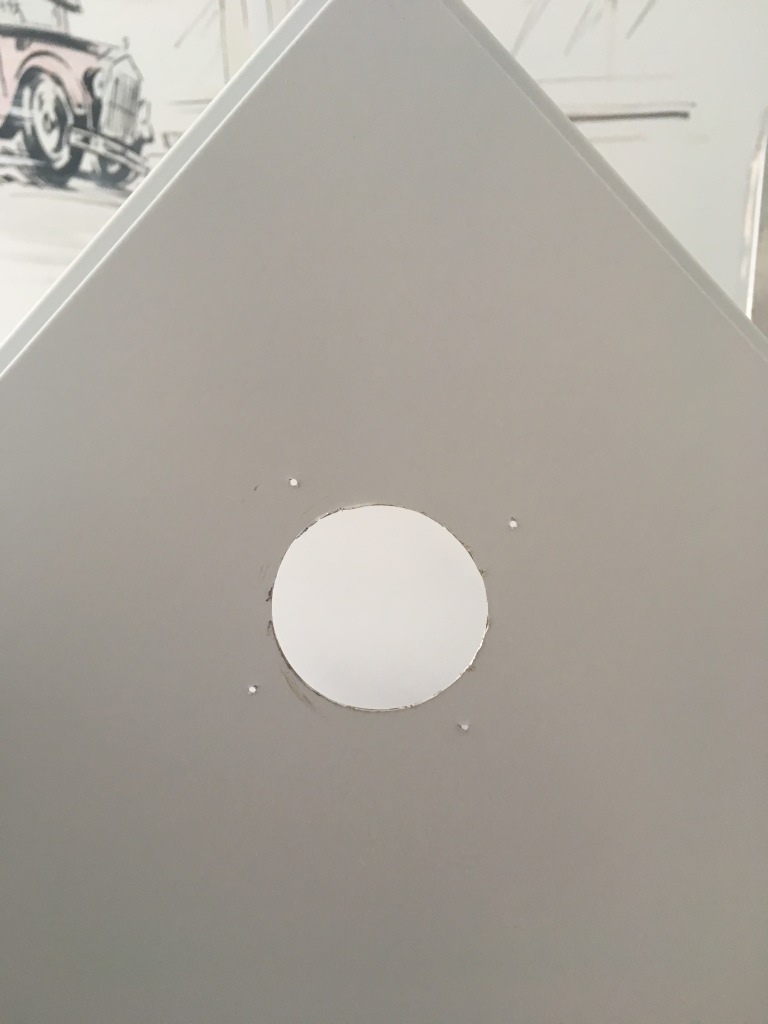

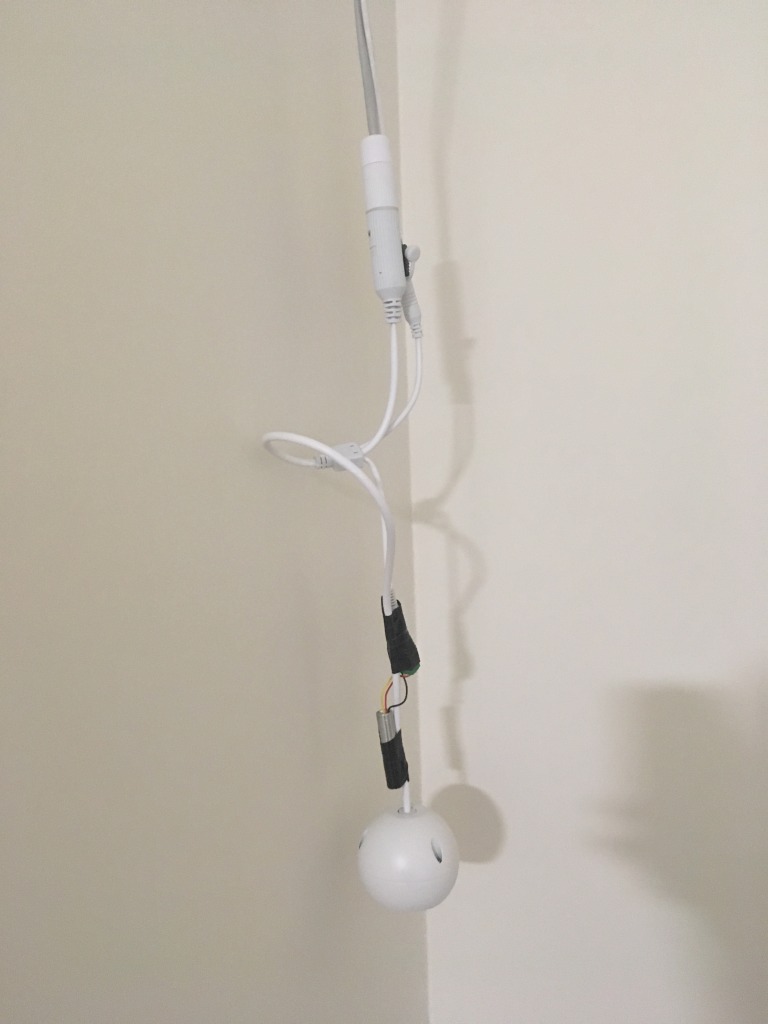

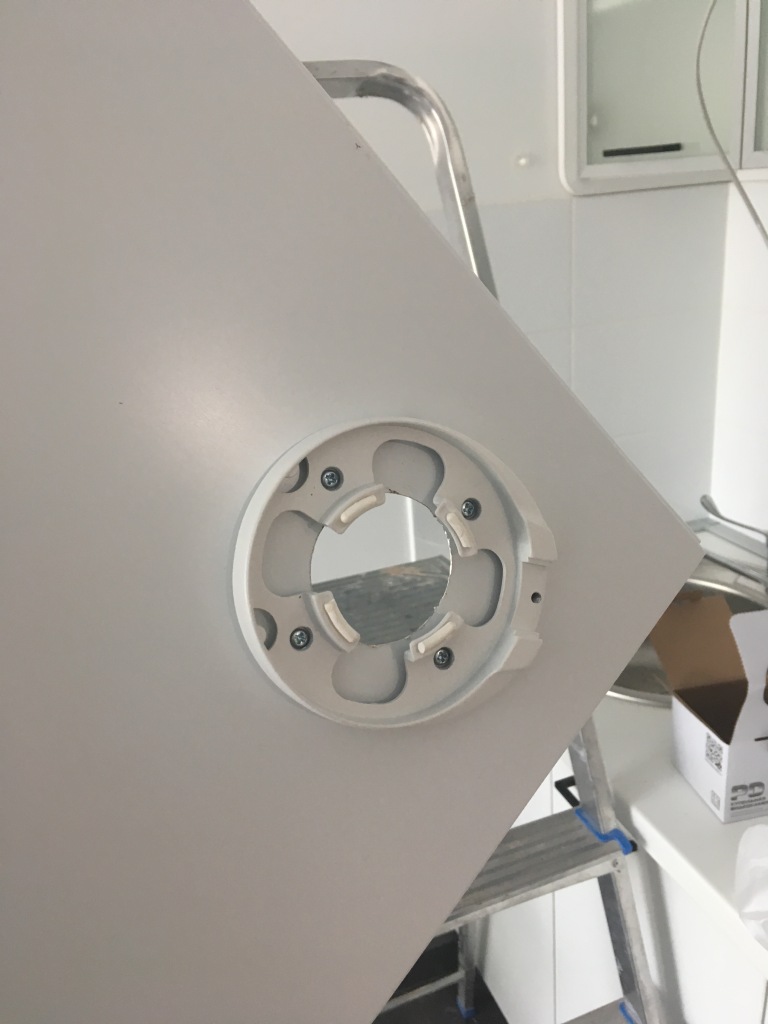

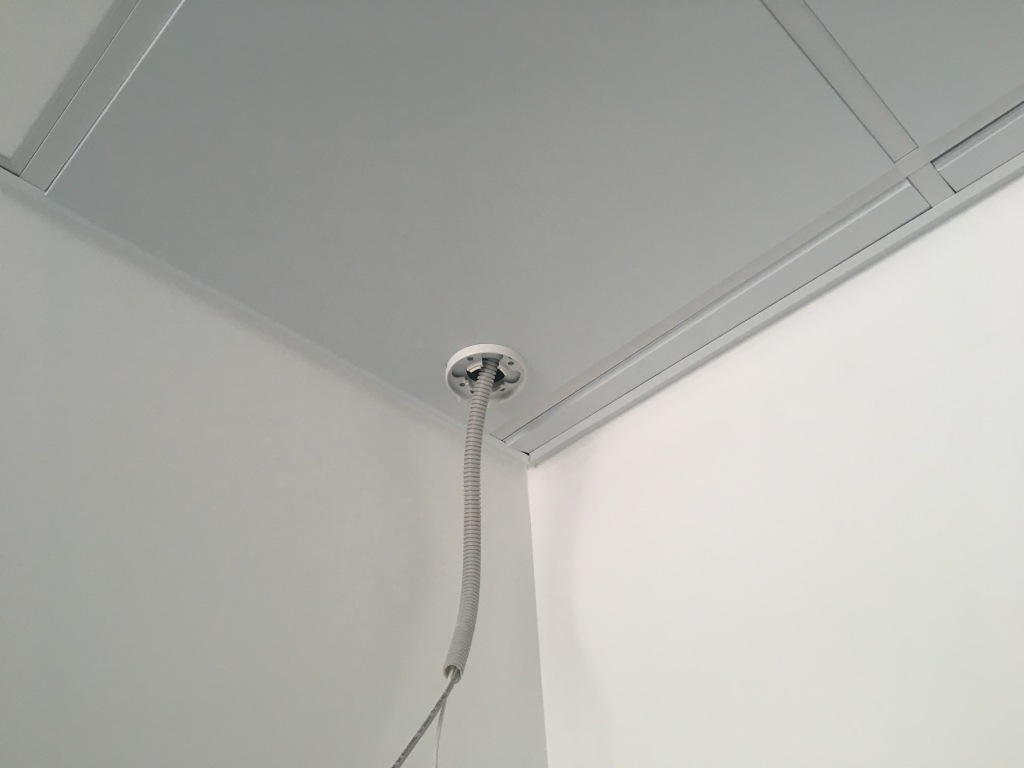

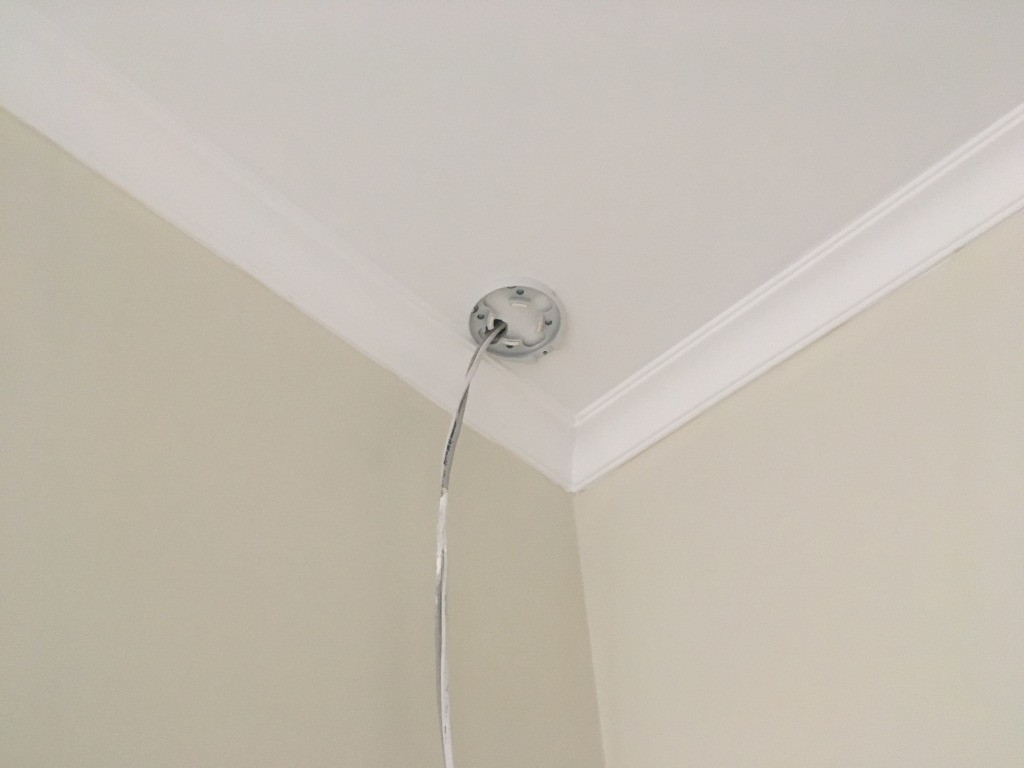

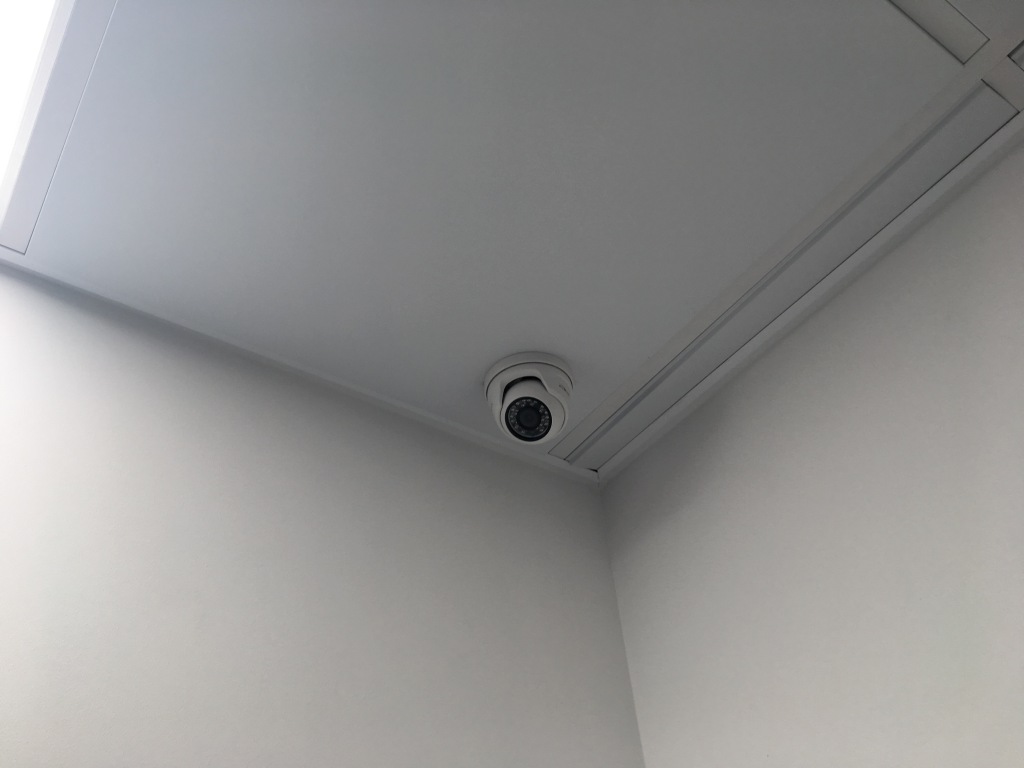

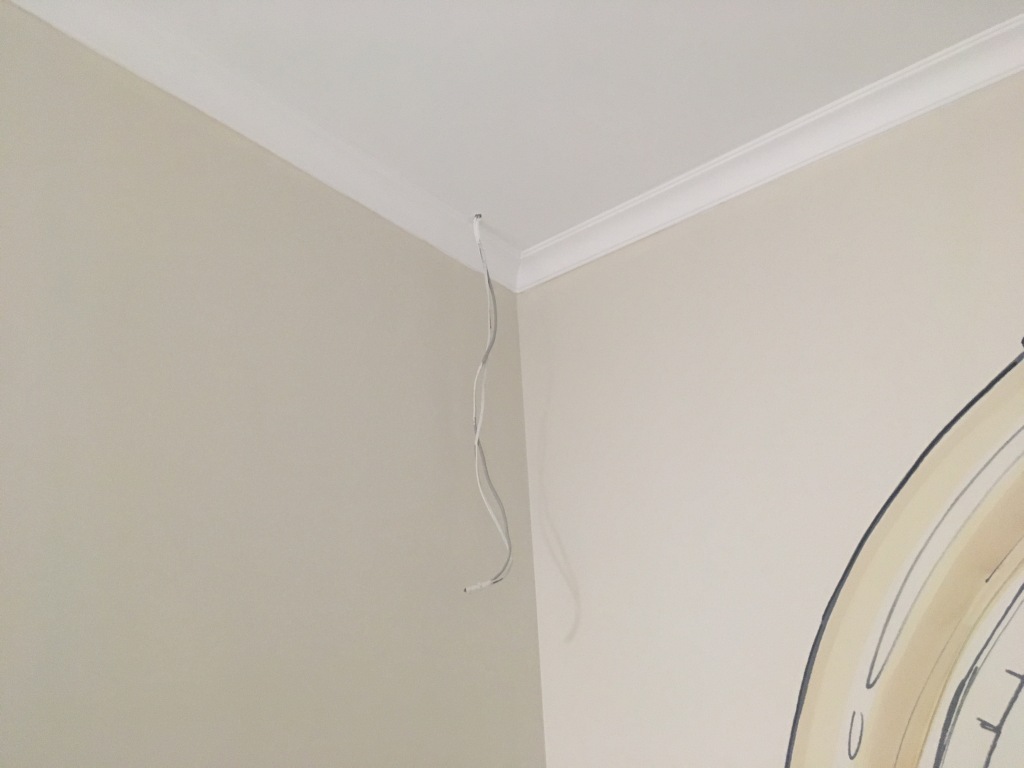

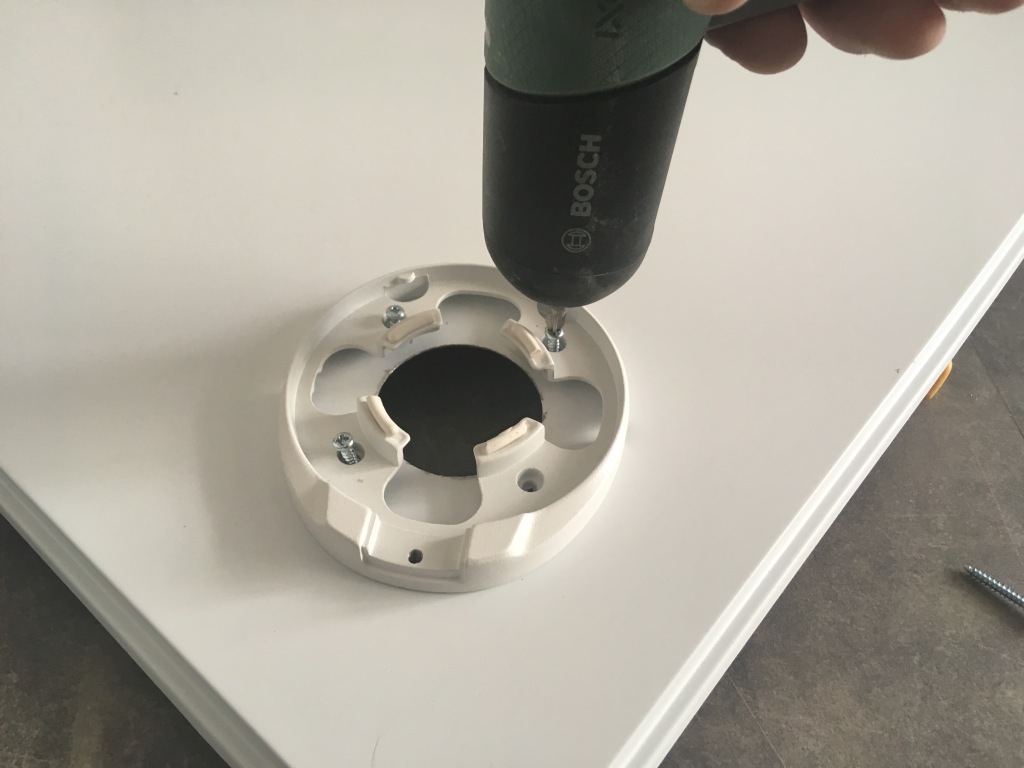

Далее, по всему зданию монтируем 16 камер видеонаблюдения. Дополнительно к камерам подключаем чувствительные микрофоны. Потолки были нескольких видов - гипсокартоновые и металлические подвесного типа. Что с первым, что со вторым материалом нужно было аккуратно работать. Отверстия под провода в металлических плитках вырезали коронкой.

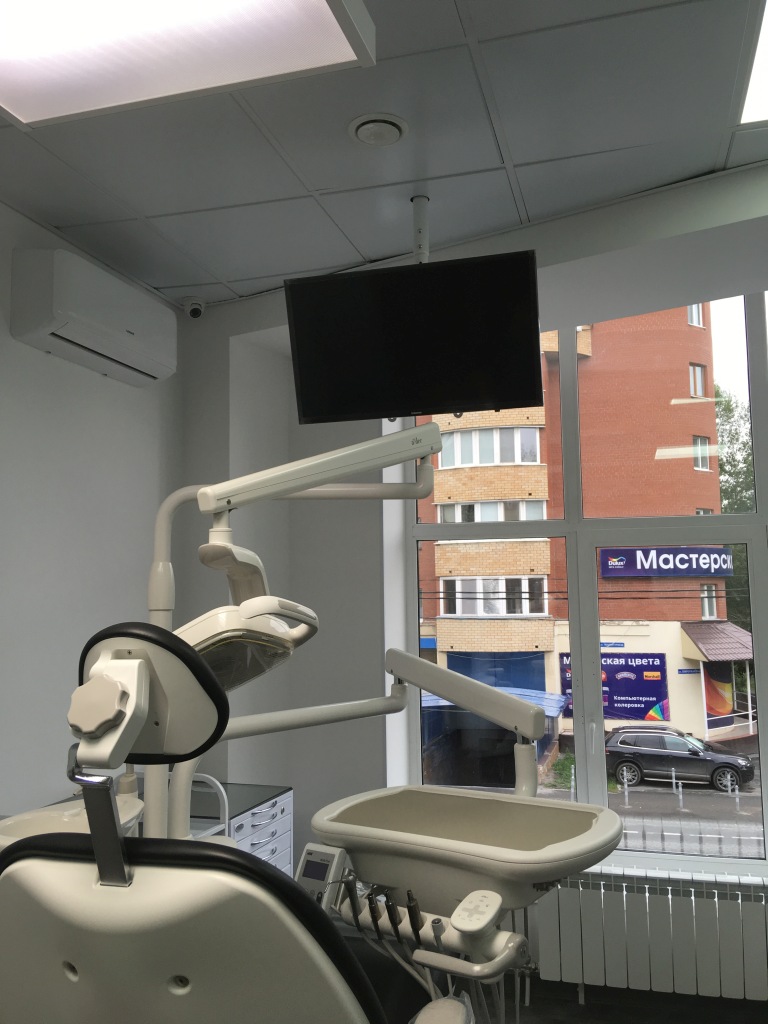

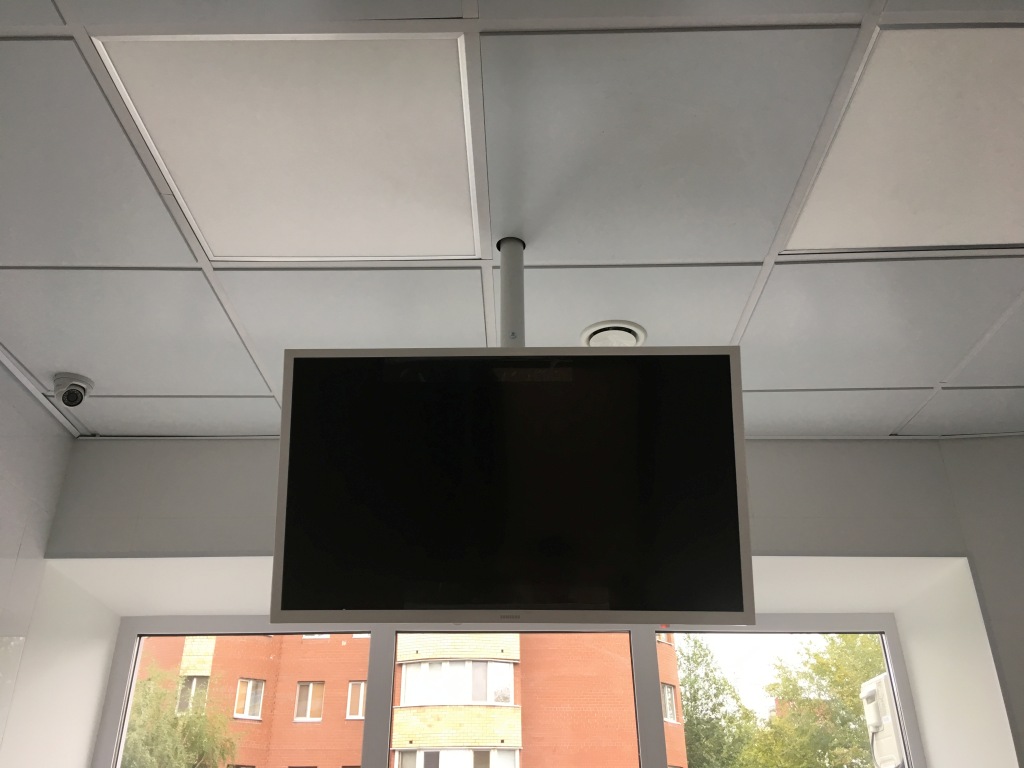

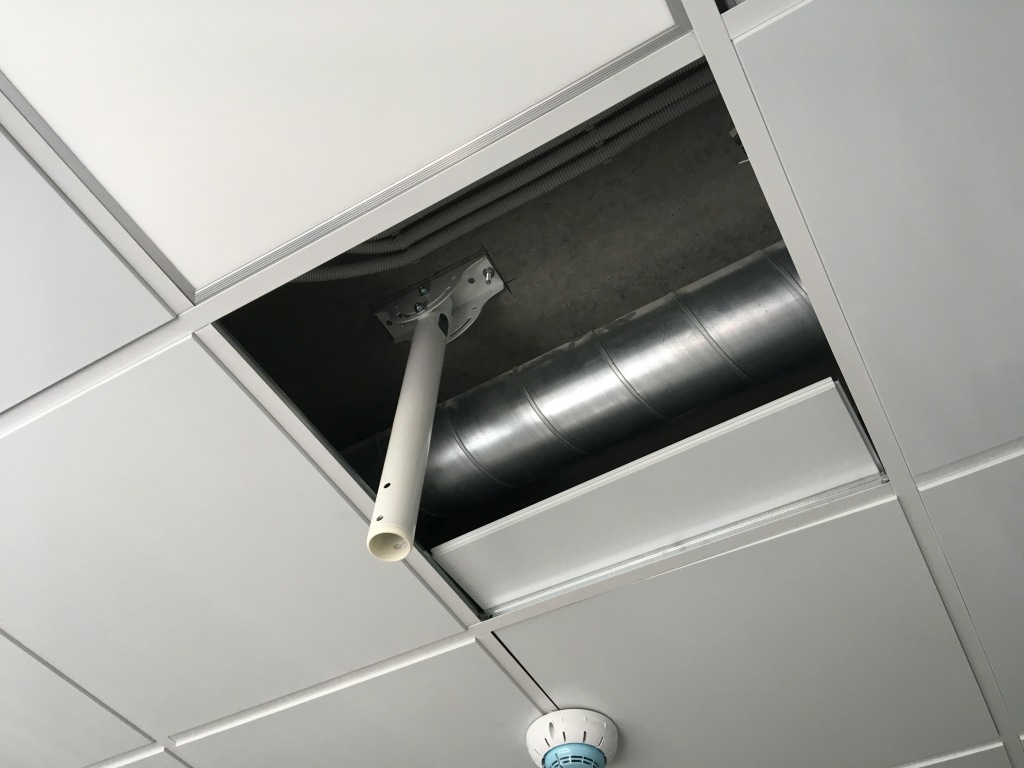

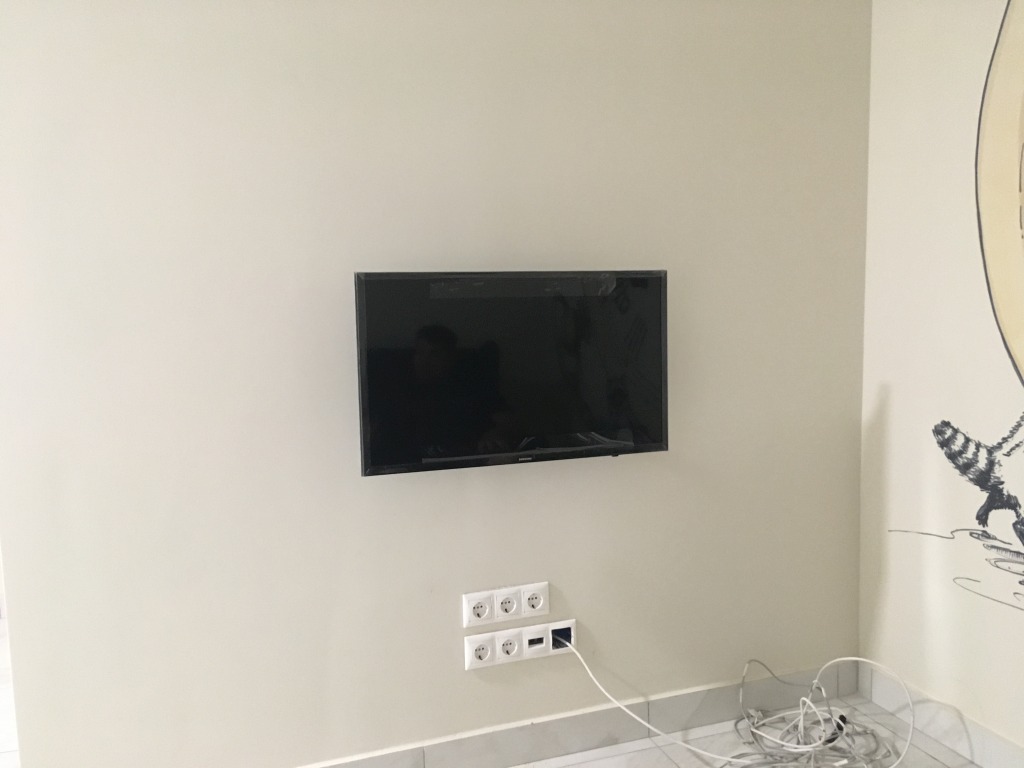

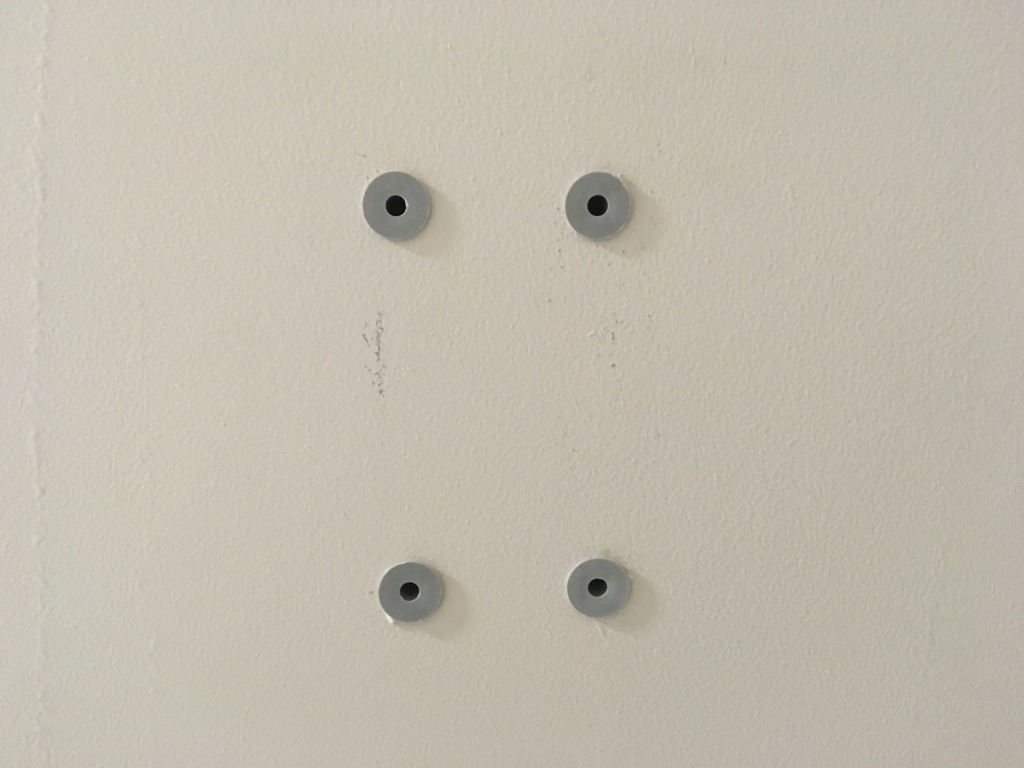

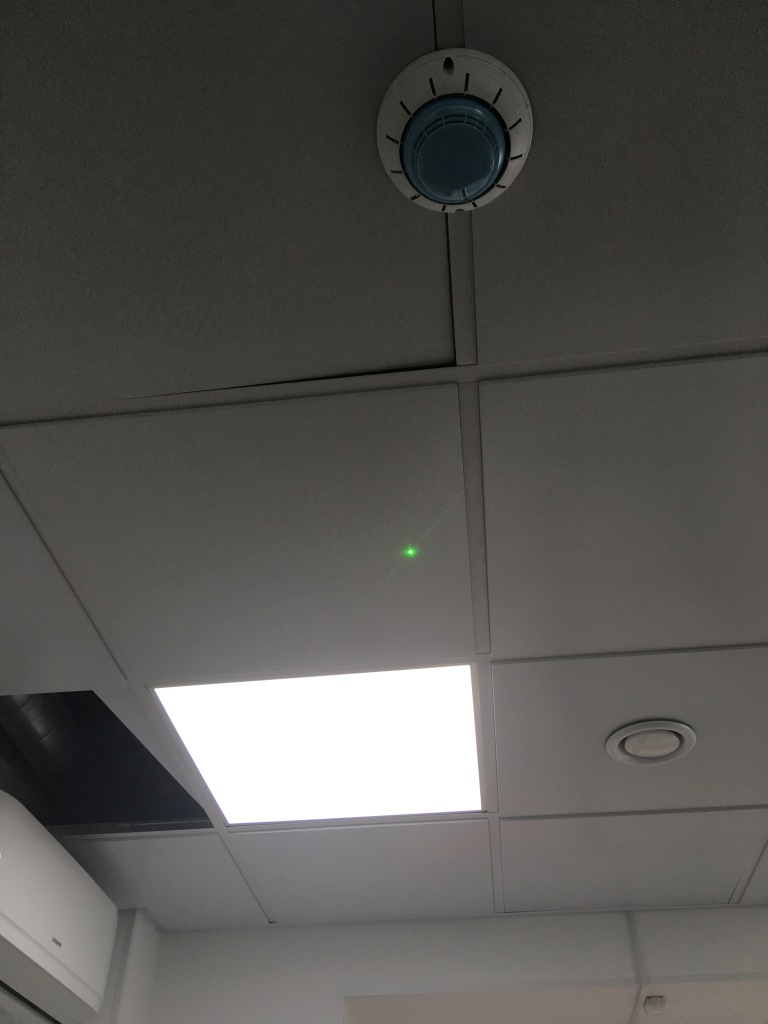

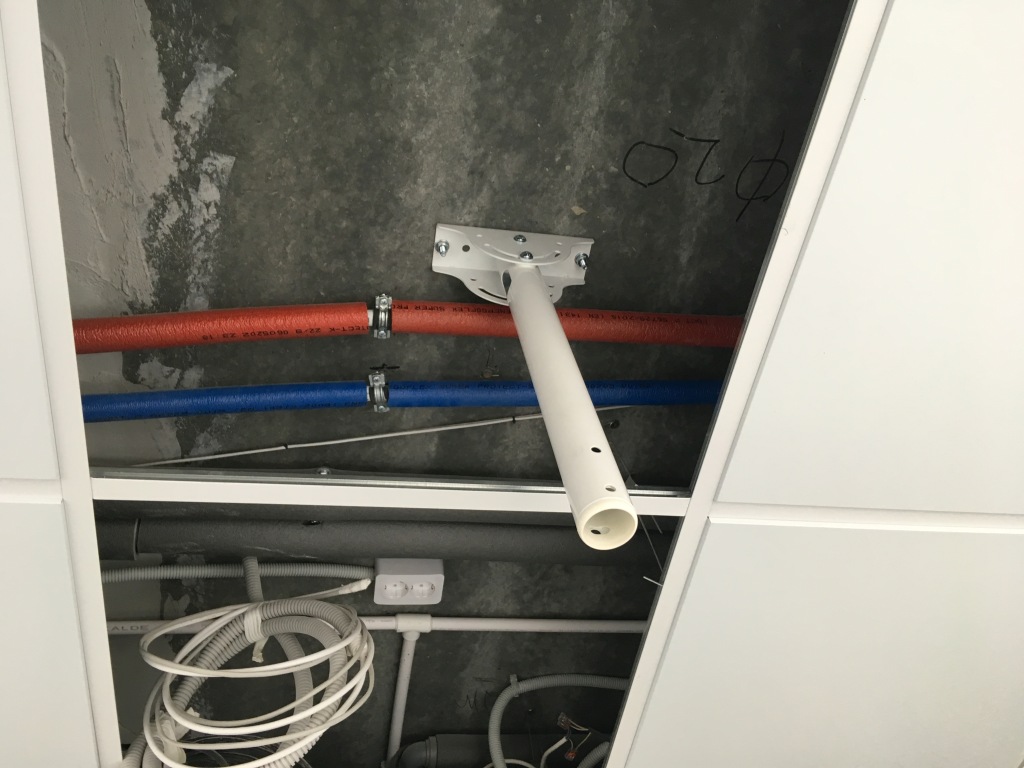

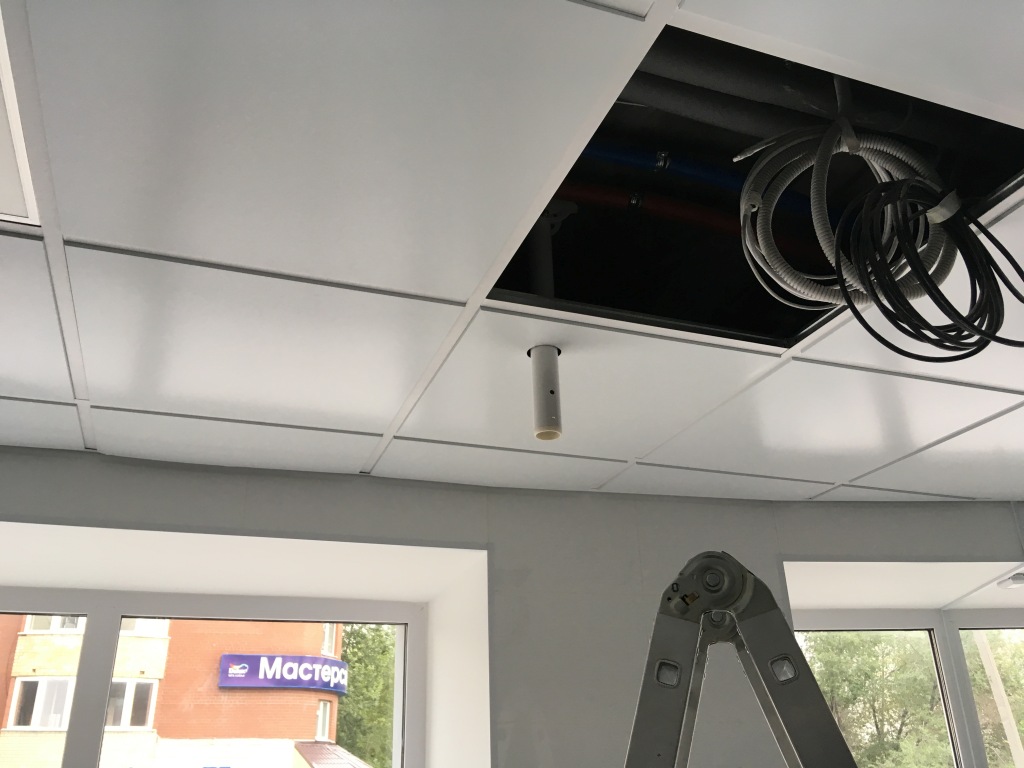

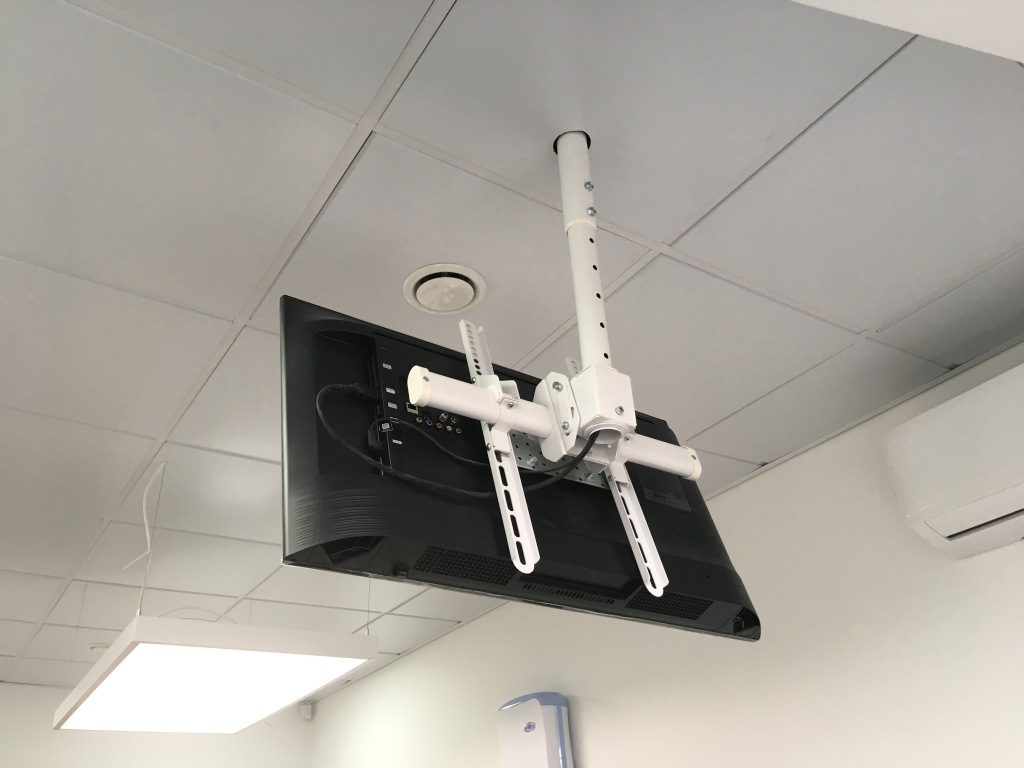

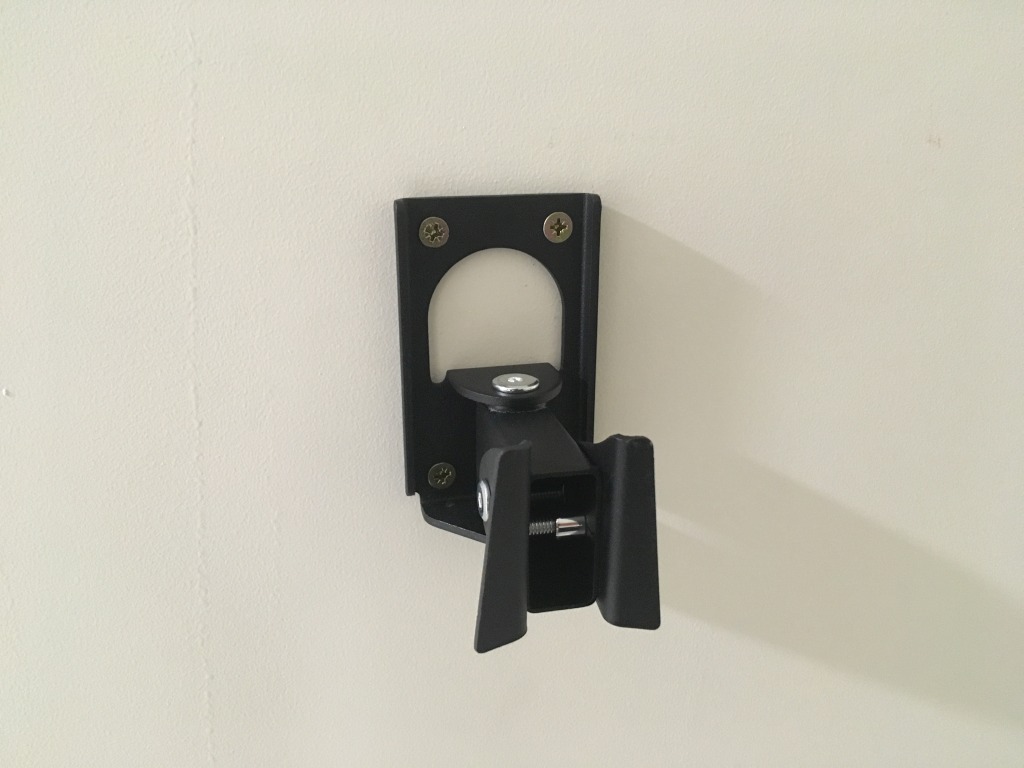

Приступаем к установке 10 настенных и потолочных телевизоров. Как оказалась, это самая сложная монтажная часть нашей работы. Процесс осложнялся тем, что было необходимо повесить потолочные телевизоры строго по центру над стоматологическими креслами. Также было непросто с высчитыванием отверстия под штангу крепления в потолке. Для этой задачи мы даже привлекли лазер. К всему прочему, процесс усложнялся уже установленными стоматологическими креслами, которые пришлось накрывать огромным пакетом и бурить потолки засасывая мусор в строительный пылесос. Эти телевизоры мы крепили на анкерные болты. Не смотря на сложности результат оказался отличным.

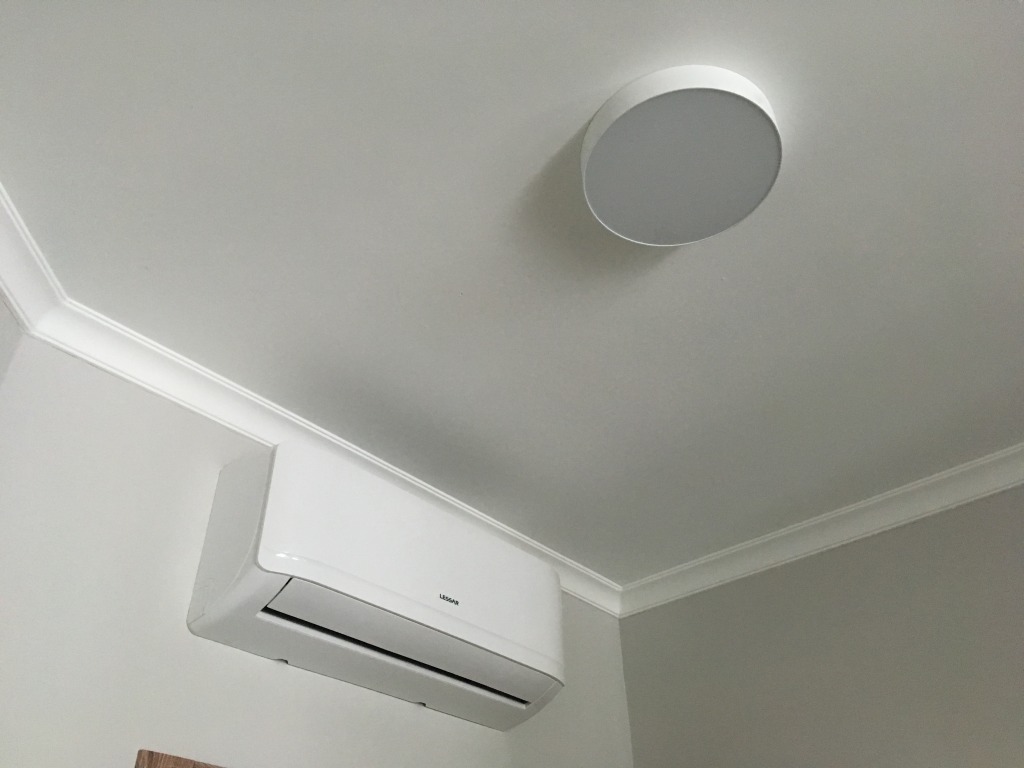

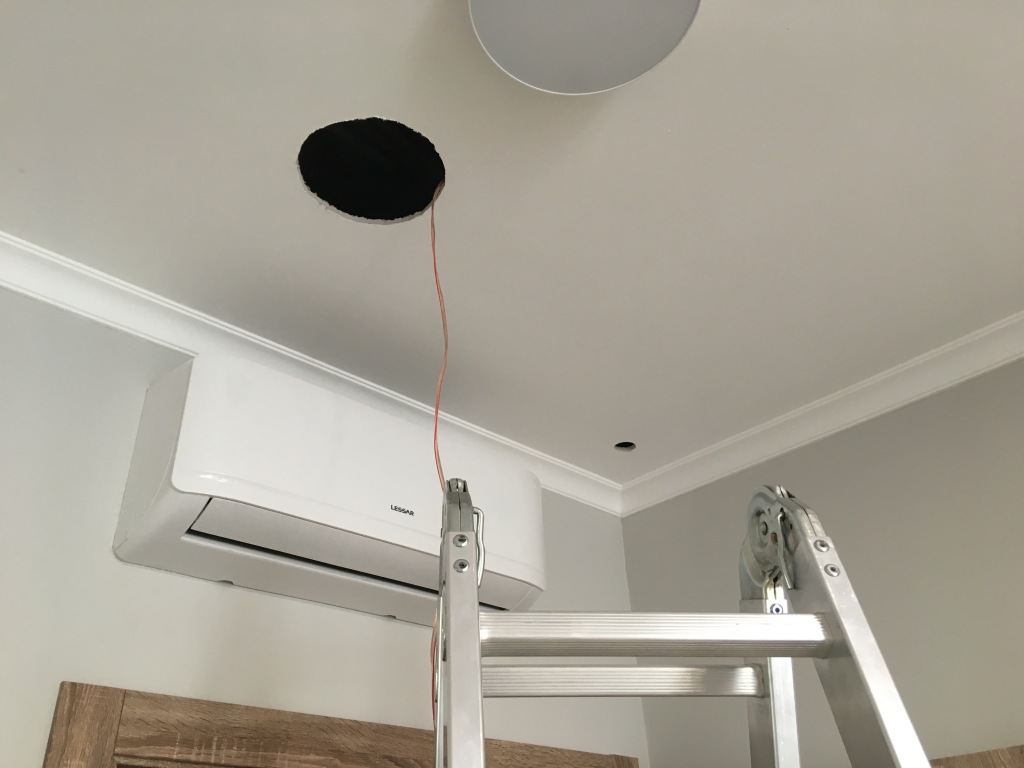

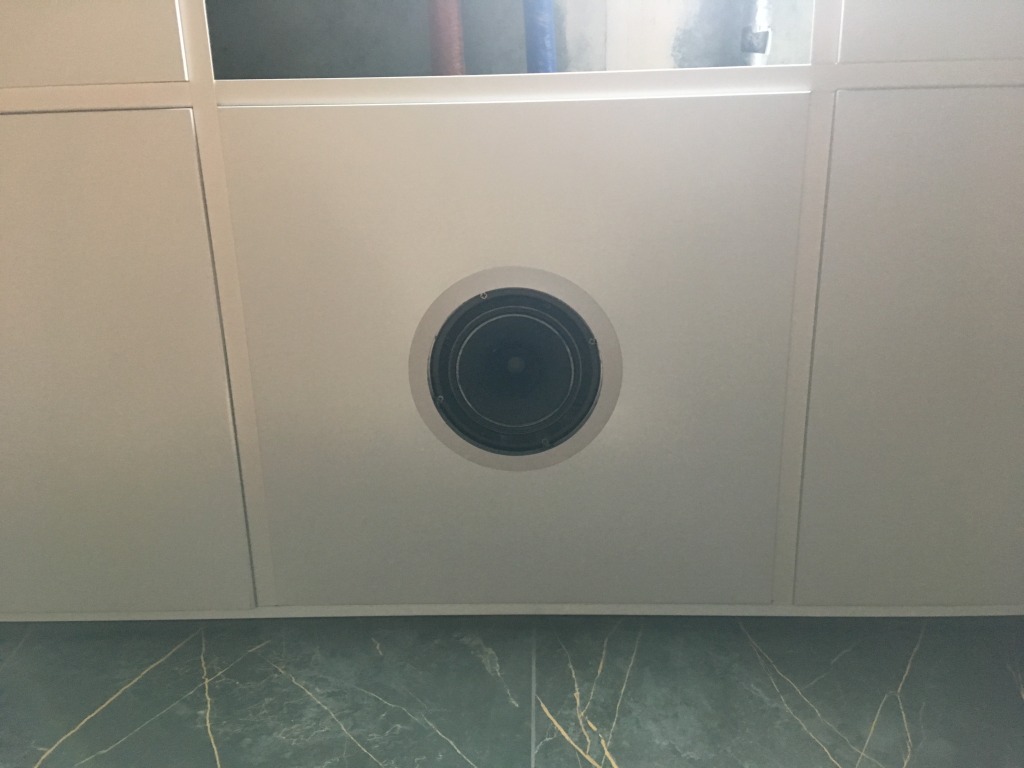

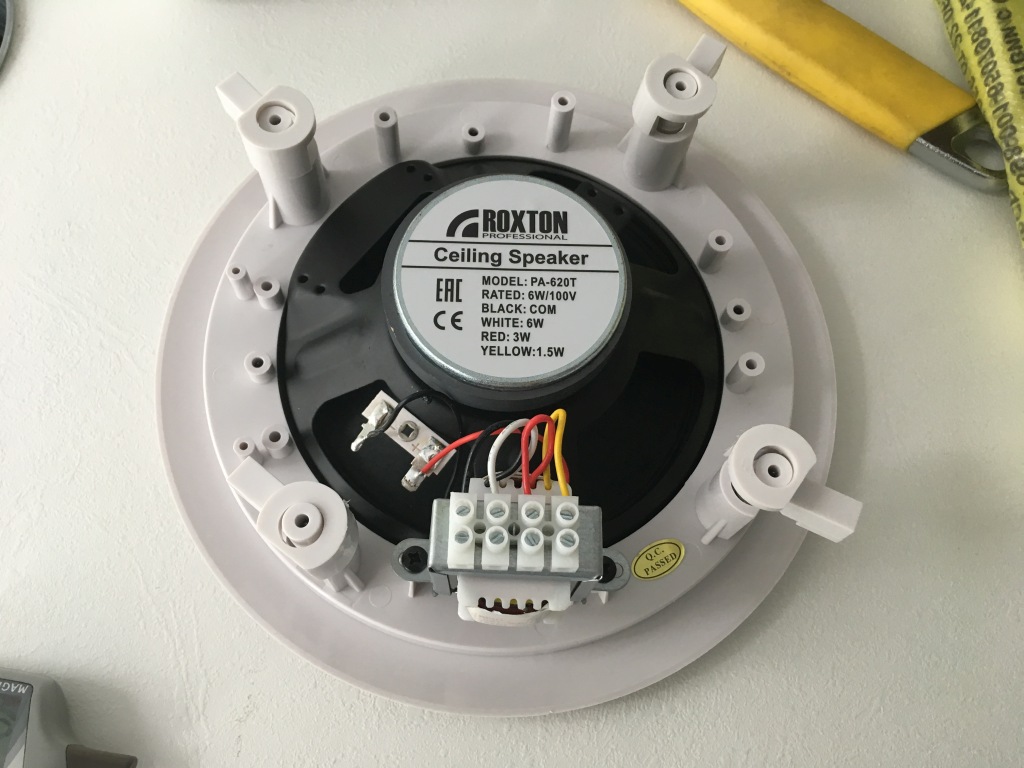

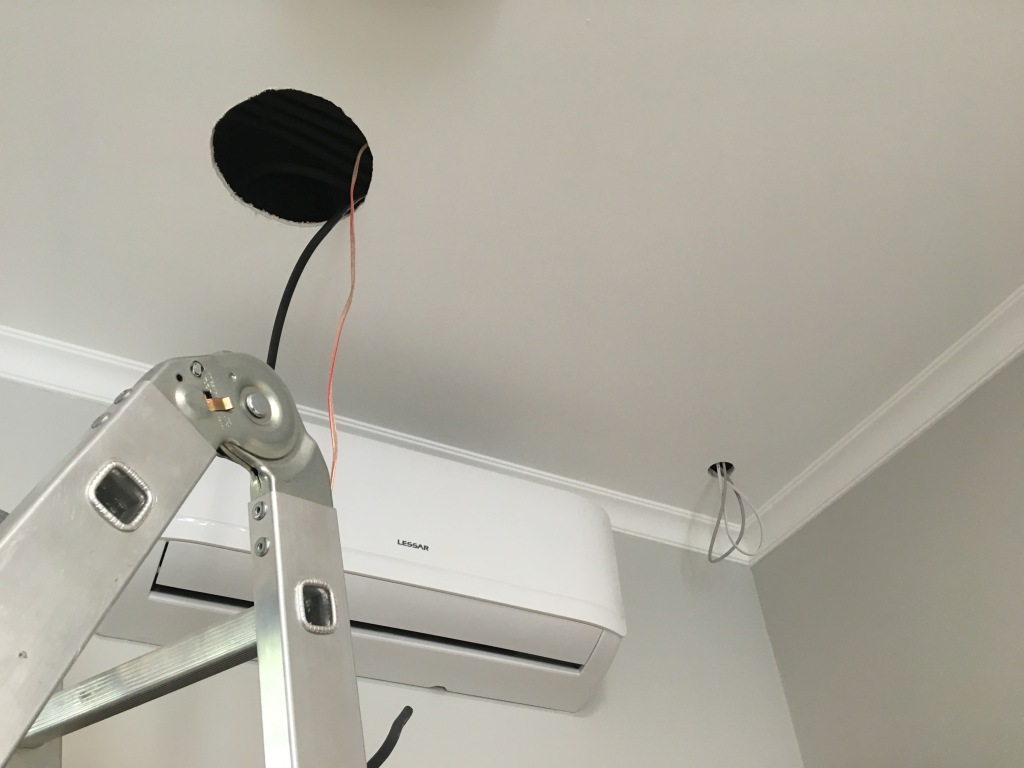

И наполследок смонтировали потолочные динамики - 6 штук. Отверстия вырезали специальным инструментом для гипсокартона и особыми ножницами по металлу.
